Následující konstrukce má za sebou celkem dlouhý vývoj a představuje pravděpodobně ideální variantu pro každého, kdo chce začít s vysíláním RDS. Není důležité, zda použijete tento RDS kodér s jednotranzistorovou FM štěnicí nebo 1kW vysílačem. Vaší stanici vždy poskytne všechny základní RDS funkce: Název programu, typ programu, indentifikace dopravního programu a hlášení, indikace hudba/řeč, alternativní frekvence, textové funkce a další.

Vlastnosti:

• Velmi malé rozměry a nízká spotřeba
• Samostatný provoz
• Neomezené přeprogramování
• Široké možnosti jednoduchého ovládání, plně zdokumentované komunikační rozhraní
• Paměť EEPROM pro uložení dat po dobu vypnutého napájení
• Kvalita výstupního signálu odpovídá požadavkům kladeným na vysílací techniku
• Nepřetržité vysílání RDS při všech operacích
• 4 módy dynamického PS, vč. zarovnávání po slovech a rolování po jednom znaku
• K dispozici ovládací software pro Windows a příklad ovládání v Delphi (zápis a čtení PS)
• Možnost drobných úprav: připojení pilotního tónu pro synchronizaci při stereo vysílání, indikační LED a externího spínače TA

Přímo podporované funkce RDS:

PS (Název programu), PI (Identifikace programu), PTY (Typ programu), TP (Dopravní program), TA (Dopravní hlášení), DI (Identifikace dekodéru), M/S (Hudba/Řeč), AF (Alternativní frekvence), RT (Radiotext), Uživatelsky definovatelné skupiny.

Další informace najdete v datasheetu MRDS192.

Parametry:

Schéma zapojení:

Seznam součástek:

U1 - MRDS192
U2 - 78L05

R1 - 33k
R2 - 16k
R3 - 8k2
R4 - 3k9
R5 - 2k
R6 - 1k
R7 - 820R
R8, R9 - 4k7
R10 - trimr 500R

C1 - 10n (keramický)
C2 - 22n (fóliový)
C3, C4 - 27p (keramický)
C5, C6 - 100n (keramický)

L1 - 330 uH (cívka radiální, 09P-331K)

Y1 - krystal 4.332 MHz

Popis:

Supply (J3) - Napájecí konektor
1: + 7-25 V
2: zem
Vždy zkontrolujte správnou polaritu před připojením napájecího zdroje!!!

Out (J2) - Výstup RDS signálu
1: výstup
2: zem

LPT (J1) - Komunikační sběrnice I2C
1: SDA (označeno)
2: SCL
3: zem

Level - Nastavení výstupní úrovně RDS signálu

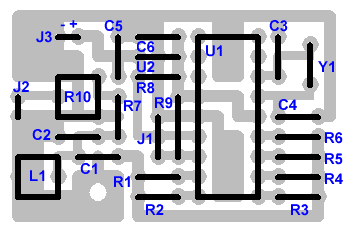

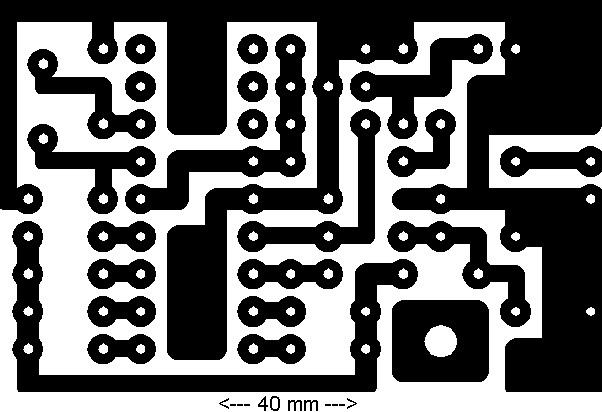

Deska plošných spojů:

Připojení k počítači PC:

RDS kodér lze připojit jak přes paralelní tak i přes sériový port. Ovládací software podporuje obě možnosti. Pomocí PC lze nastavit vysílaná RDS data, ale i posílat název právě hrané skladby či přesný čas a datum.

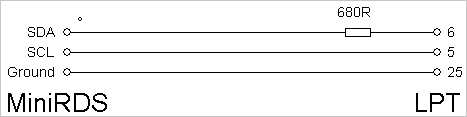

• Připojení k paralelnímu portu (jednosměrné):

  Odpor může být nahrazen diodou jako v následujícím případě.

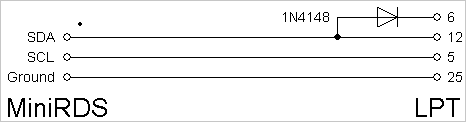

• Připojení k paralelnímu portu (obousměrné):

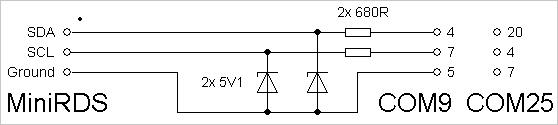

• Připojení k sériovému portu (jednosměrné):

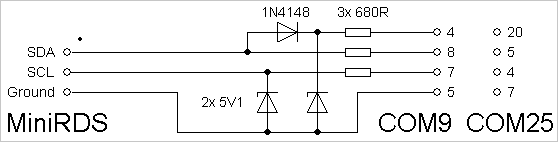

• Připojení k sériovému portu (obousměrné):

  V tomto případě je vhodné odpor R9 na desce nahradit hodnotou 2k.


V případě jednosměrného připojení nelze načíst data zpět do PC a není kontrolována správnost přenosu. Kabel je však mírně jednodušší na zhotovení.
Připojení k USB je možné přes adaptér USB-to-Serial. Některé levné adaptéry však neobsluhují piny vyžadované MiniRDS kodérem. K vyzkoušení je možné použít test zabudovaný v ovládacím programu.
MiniRDS kodér musí být během přenosu dat napájen.
