Následující konstrukce má za sebou
velmi dlouhý vývoj a představuje ideální variantu pro každého, kdo chce s
minimálními náklady začít vysílat RDS nebo s RDS experimentovat i profesionálně
pracovat. Tento modul je plnohodnotným RDS kodérem, podporujícím
více než jen základní funkce. Není důležité, zda použijete tento RDS kodér s
jednotranzistorovou FM štěnicí nebo 1kW vysílačem. Vaší stanici poskytne všechny
běžné služby RDS: Název programu, typ programu, indentifikace dopravního programu a
hlášení, indikace hudba/řeč, alternativní frekvence, textové funkce a další.
Vlastnosti:
- Velmi malé rozměry a nízká spotřeba
- Samostatný provoz
- Neomezené přeprogramování
- Komunikace prostřednictvím I2C nebo RS232
- Široké možnosti jednoduchého ovládání, plně
zdokumentované komunikační rozhraní
- Paměť EEPROM pro uložení dat po dobu vypnutého
napájení
- Kvalita výstupního signálu odpovídá požadavkům
kladeným na vysílací techniku
- Vhodný pro stereo i mono vysílání
- Nepřetržité vysílání RDS při všech operacích
- 4 módy dynamického PS, vč. zarovnávání po
slovech a rolování po jednom znaku
- K dispozici ovládací software pro Windows a příklad ovládání v Delphi (zápis a čtení PS)
Přímo podporované funkce RDS:
PS (Název programu), PI
(Identifikace programu), PTY (Typ programu), TP
(Dopravní program), TA (Dopravní hlášení), DI
(Identifikace dekodéru), M/S (Hudba/Řeč), AF
(Alternativní frekvence), RT (Radiotext), RAW
(Uživatelsky definovatelné skupiny).
Další informace najdete v uživatelské
příručce a v datasheetu MRDS1322.

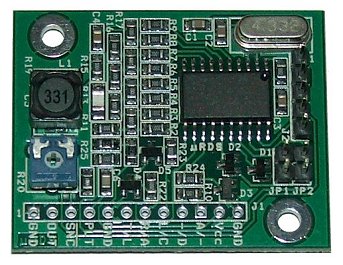

Výrobní data:
Plošný spoj, seznam
součástek, data pro osazovací automat
Základní parametry modulu:
| Rozměry: |
4.4 x 3.5 cm |
| Napájecí napětí: |
1,8 - 5,5 V |
| Napájecí proud: |
8 mA |
| Výstupní napětí RDS: |
nastavitelné 0-1.2 V š-š |
| Šířka pásma: |
+/- 2.4 kHz (50 dB) |
| Výstupní impedance: |
500 Ohmů max. |
| Pilotní tón: |
min. 250 mV š-š (pouze při stereo vysílání) |
| Komunikační rozhraní: |
I2C, RS232 (volitelná polarita a rychlost) |
Download ovládacího software pro Windows:
TinyRDS_Setup.exe
(0,7 MB)
Použití ovládacího software je velmi snadné. Po
instalaci a prvním spuštění nastavte parametry připojení v sekci Hardware.
Ovládací software umožňuje vysílat název právě hrané skladby, pokud
odbavovací systém ukládá tuto informaci do souboru.
Základní zapojení:
V tomto zapojení může být RDS kodér ovládán
prostřednictvím výše uvedené aplikace. Zapojení je extrémně jednoduché, neboť na
desce MicroRDS kodéru je již implementováno vše, co je nezbytné. Potřebujete akorát
napájecí zdroj 5 V, standardní DSUB 9F konektor a nějaké vodiče. Výstup z RDS
kodéru může být přímo zaveden do vstupu RDS, MPX či SCA rozhlasového FM
vysílače.
V případě, že PC není vybaveno sériovým portem, lze použít standardní
převodník USB-RS232.

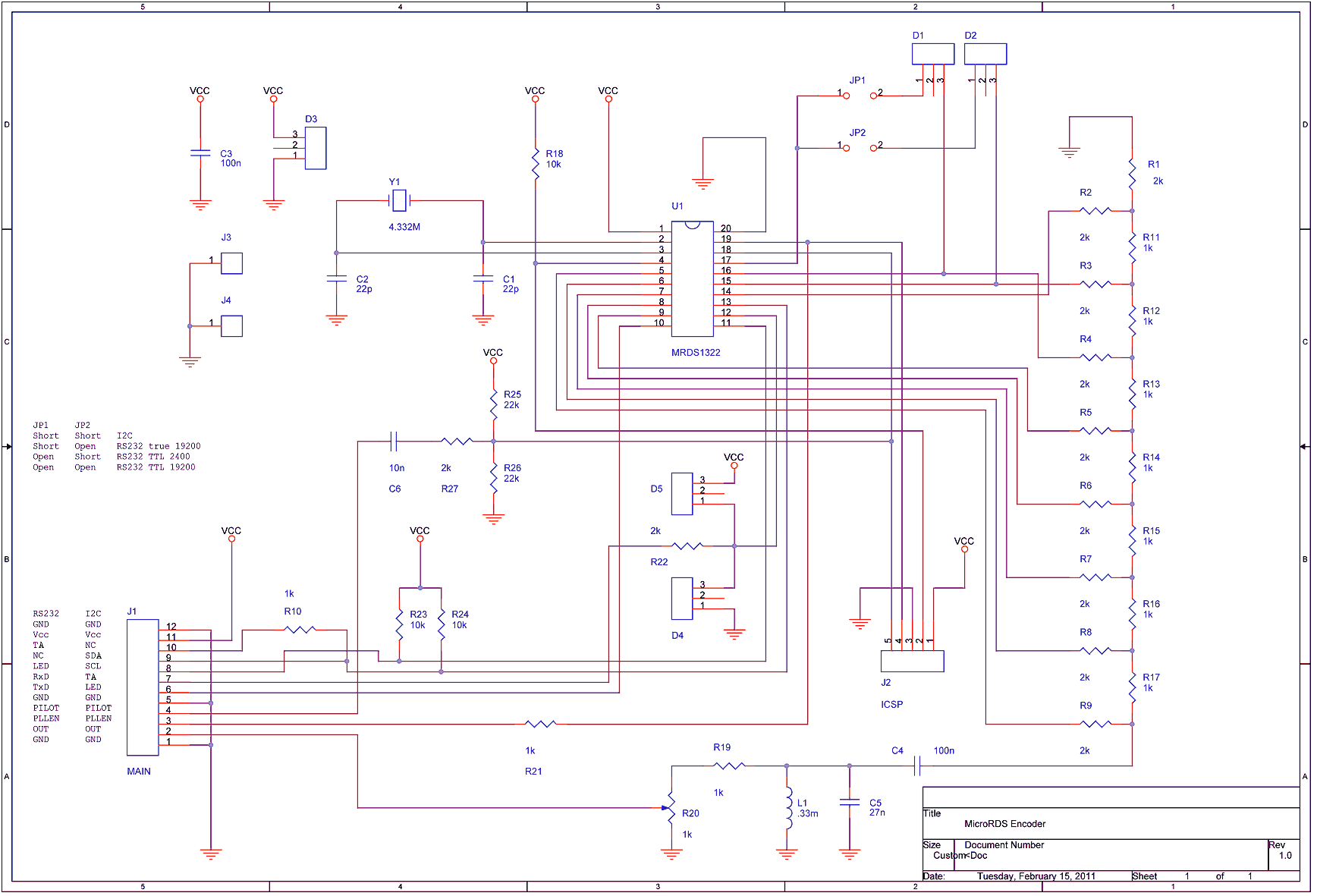

Schéma zapojení kodéru MicroRDS:
U1 - MRDS1322 SOIC (k dispozici v nabídce)
R1, R2, R3, R4, R5. R6, R7, R8, R9, R22, R27 - 2k 1%
R10, R11, R12, R13, R14, R15, R16, R17, R19, R21 - 1k 1%
R18, R23, R24 - 10k
R20 - trimr 1k
R25, R26 - 22k 1%
C1, C2 - 22p (keramický)
C3 - 100n (keramický X7R)
C4, C6 - 10n (keramický X7R)
C5 - 22n (fóliový)
L1 - 330 uH
Y1 - krystal 4,332 MHz
D1, D2, D4, D5 - BAT54 SOT23
D3 - Zenerova dioda 6V2 SOT23
