Blokové schéma vysílače |

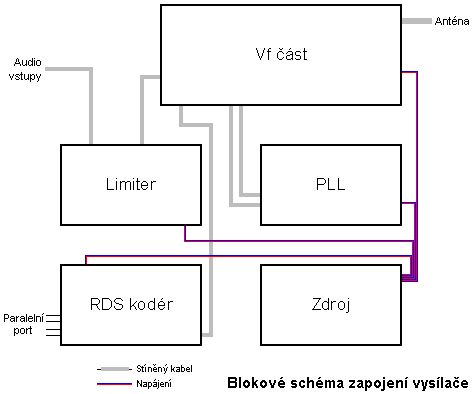

Blokové schéma zobrazuje propojení všech částí vysílače. Některé části,
např. RDS kodér, mohou být vynechány. Stavba i provoz vyžadují jisté znalosti a
zkušenost, proto tento vysílač není určen pro začátečníky. Tím samozřejmě
nechci nikoho odrazovat od sestavení této báječné věcičky, ale vše děláte na
vlastní riziko.
Naznačené schéma rozvodu napájení je dobré dodržet, jinak se může v modulaci
objevit síťový brum. Všechny napájecí vodiče se setkávají ve zdroji co nejblíže
výstupním kondenzátorům.
Zemnicí vodiče a stínění se pájí nejblíže k + pólu nebo živému vodiči.
Vodiče by neměly vypadat jako vrabčí hnízdo, ale v jejich rozmístění by měl být
nějaký řád. V případě potřeby lze použít vf tlumivky na přívodu + pólu
napájení. Audio konektory by měly být přemostěny kondenzátory 100 pF kvůli
odrušení, podobně i napájecí konektor. Připojení anténního konektoru nebo koaxu
na vf část by mělo být provedeno obzvlášť precizně.
