PLL s LCD displejem ovládaná tlačítky

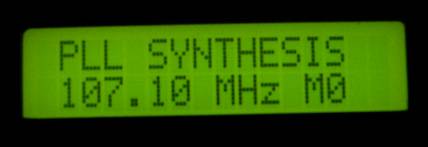

plll1.jpg (6128 bytes)Rozšíření původní PLL o LCD displej a ovládání tlačítky.

Máme tu další inovaci digitálního ladění PLL, tentokrát s LCD displejem a mikropočítačem Atmel. Takže je pouze na vás, které zapojení si vyberete.



Software pro ATMEL (AT90S2313):

pllatmel.zip

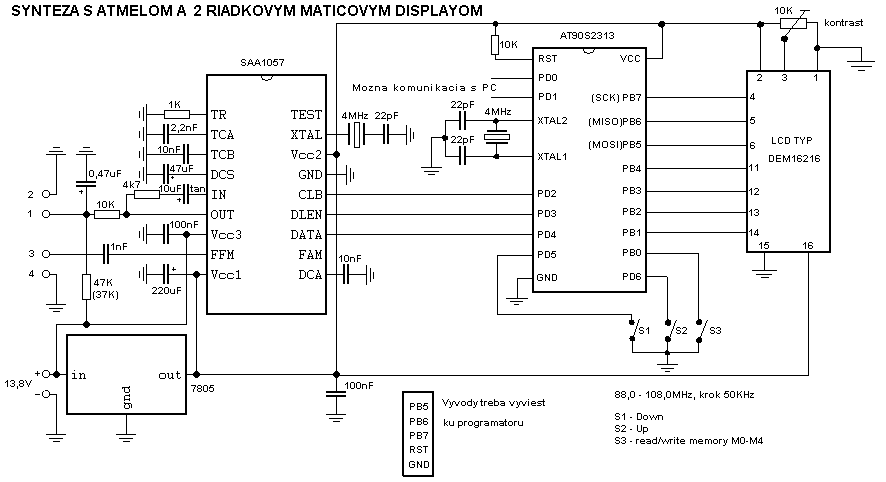

Schéma kompletního zapojení:




Datasheet k LCD: 16216syh.pdf

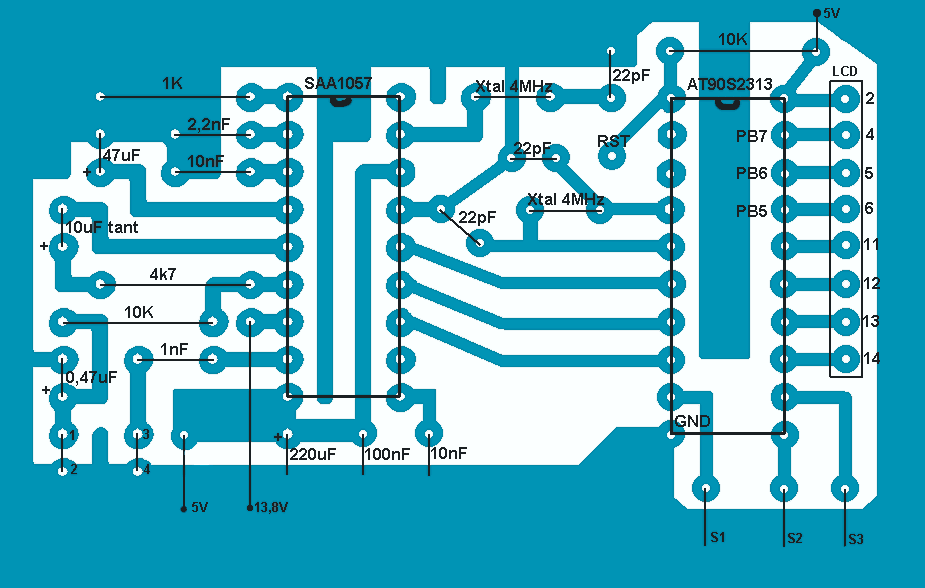

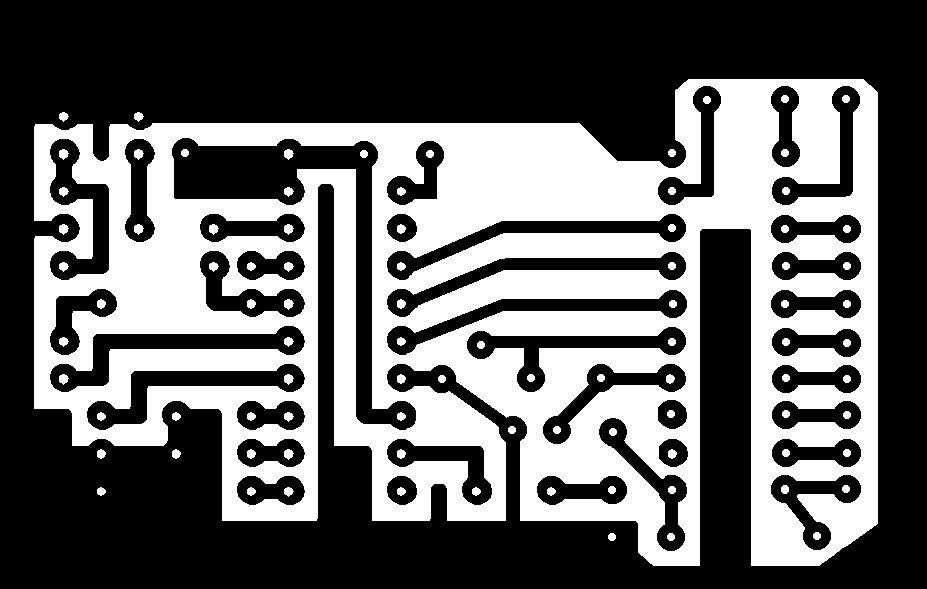

Deska plošných spojů:

(zmenšeno pouze v html)

(zmenšeno pouze v html)
