| Liberec - Ještěd |
cca rok 2003, update srpen 2007
| 88,1 MHz | 1 kW | Evropa 2 |
| 89,9 MHz | 20 kW | ČRo 2 |
| 95,9 MHz | 20 kW | ČRo 1 |
| 97,9 MHz | 20 kW | Proglas |
| 101,4 MHz | 20 kW | RCL |
103,9 MHz |
20 kW |
ČRo 3 |
| Ch. 8 | 15 kW | TV Nova |
| Ch. 31 | 100 kW | ČT1 |
| Ch. 43 | 100 kW | ČT2 |
| Ch. 60 | 100 kW | TV Prima |
Z hlediska rozvoje komunikačních technologií jsou následující fotografie již dávná historie. Velkou část z toho, co uvidíte na dalších fotkách, už dnes na Ještědu nenajdete. Přesto, či snad právě proto, jde o zajímavý náhled do zákulisí.

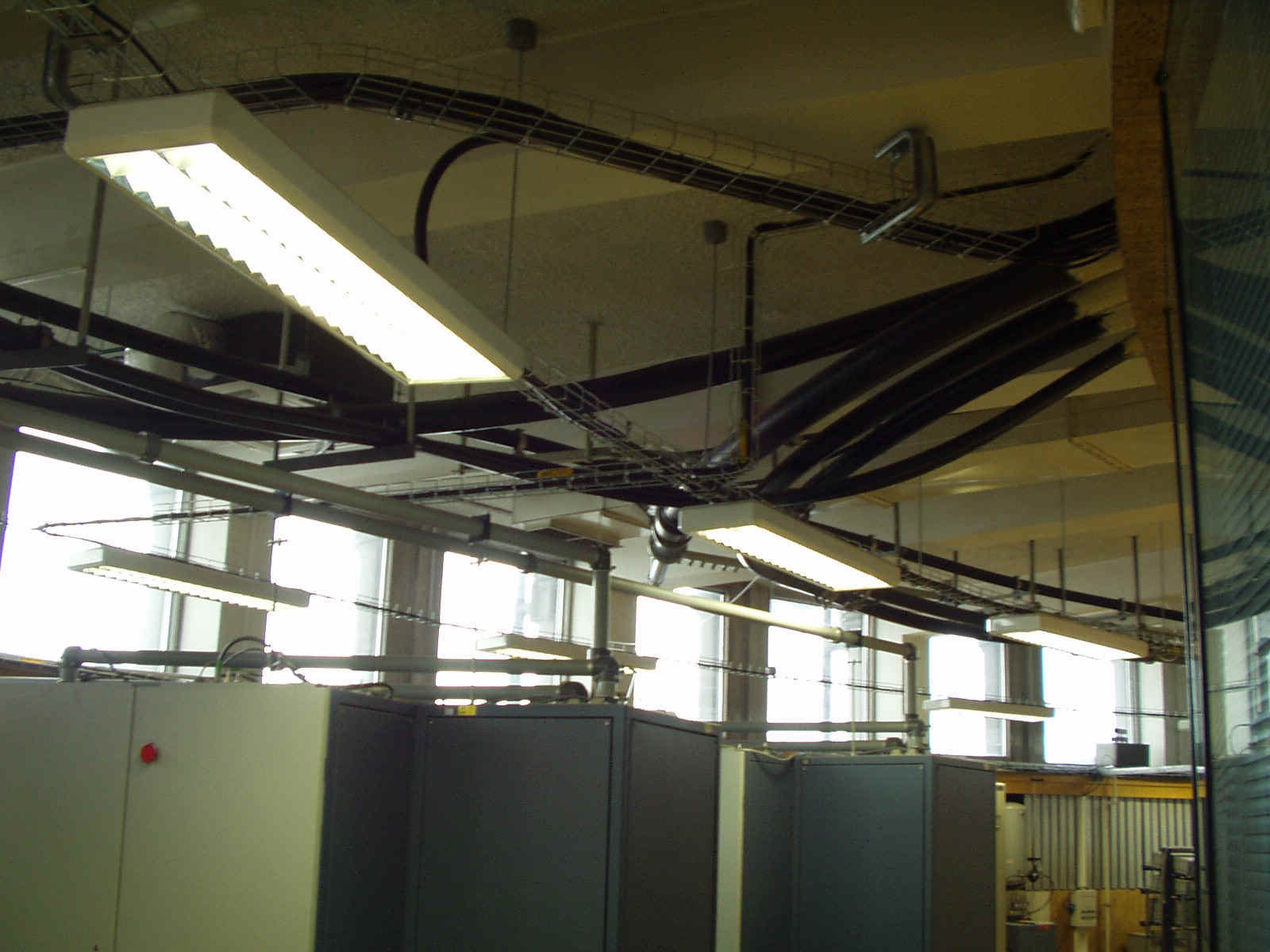

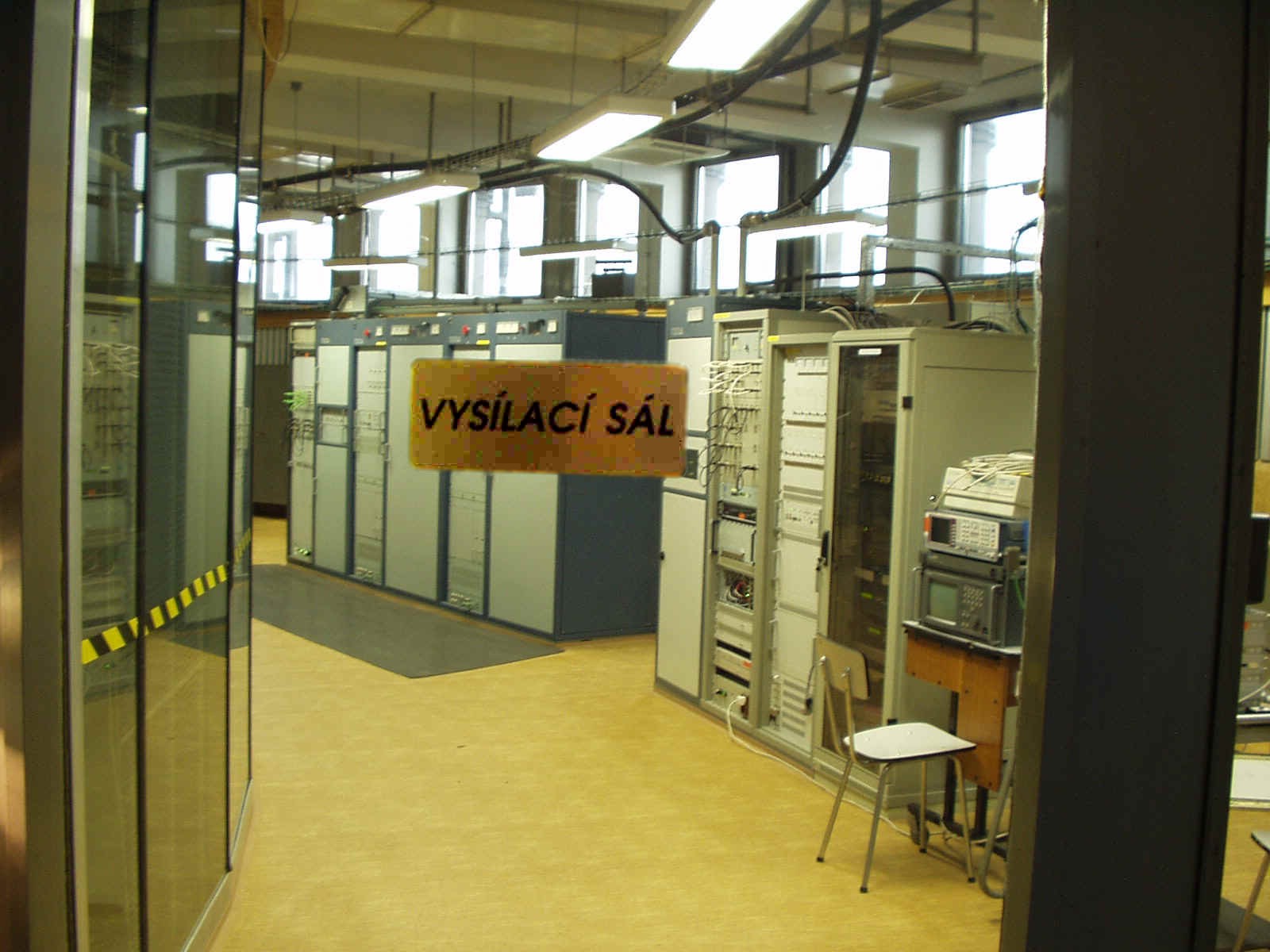

Vysílač Ještěd tvoří výraznou dominantu severních Čech a zajisté není třeba toto místo blíže představovat. Na přelomu milénia proběhla celková rekonstrukce vysílače, byl instalován nový anténní systém a modernizována vnitřní technika, včetně výměny elektronkových rozhlasových vysílačů za polovodičové. Hlavní vysílací sál se nachází v přízemí pod prostorami hotelu. Je zde soustředěno vše pro vysílání rozhlasu a TV. Menší místnost je pak i nad hotelem v místě, kde se stavba sužuje. Vnější plášť je z laminátu, pod ním se nachází další antény, které zvenčí nejsou vidět, ale my se tam podíváme.

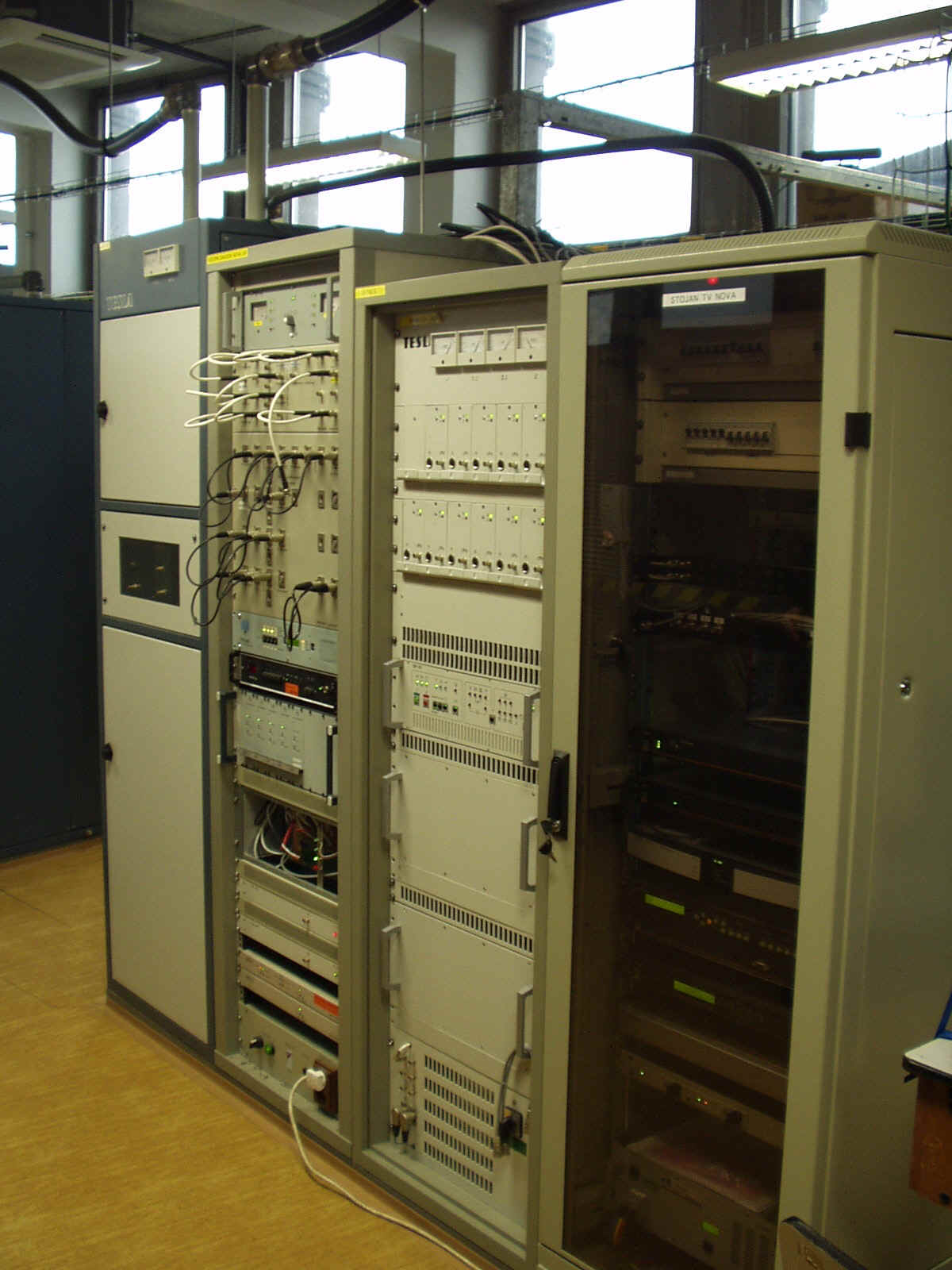

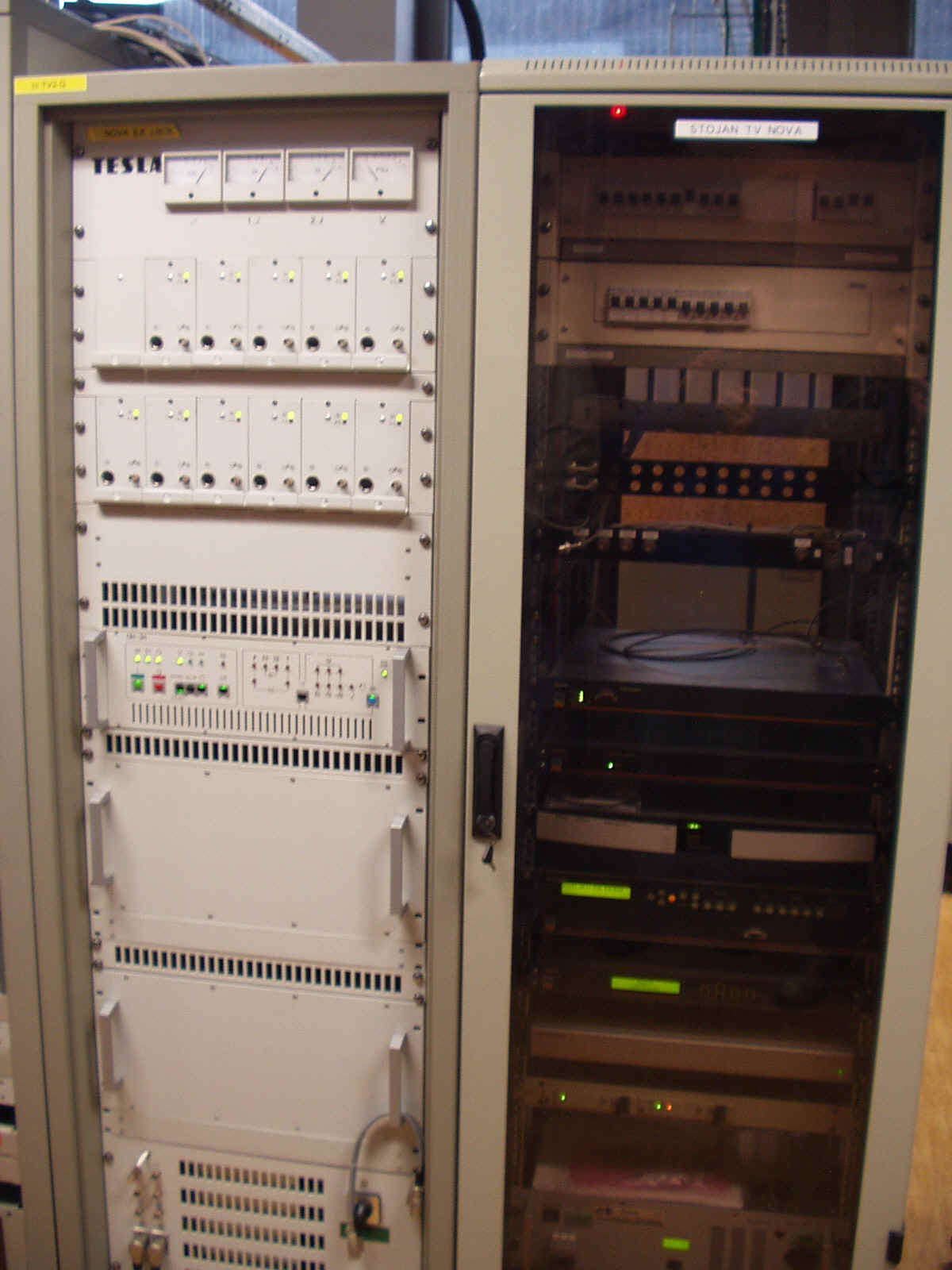

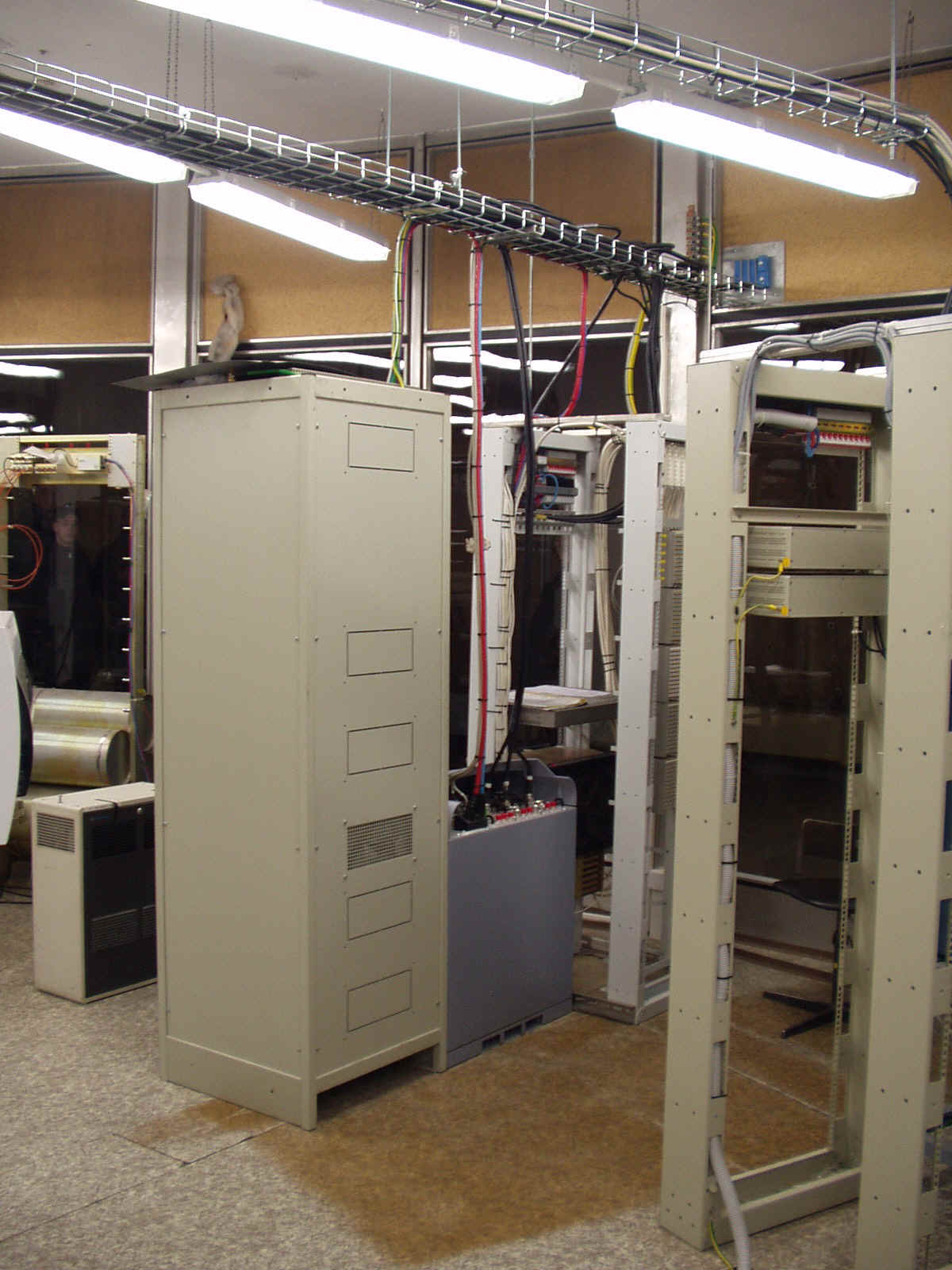

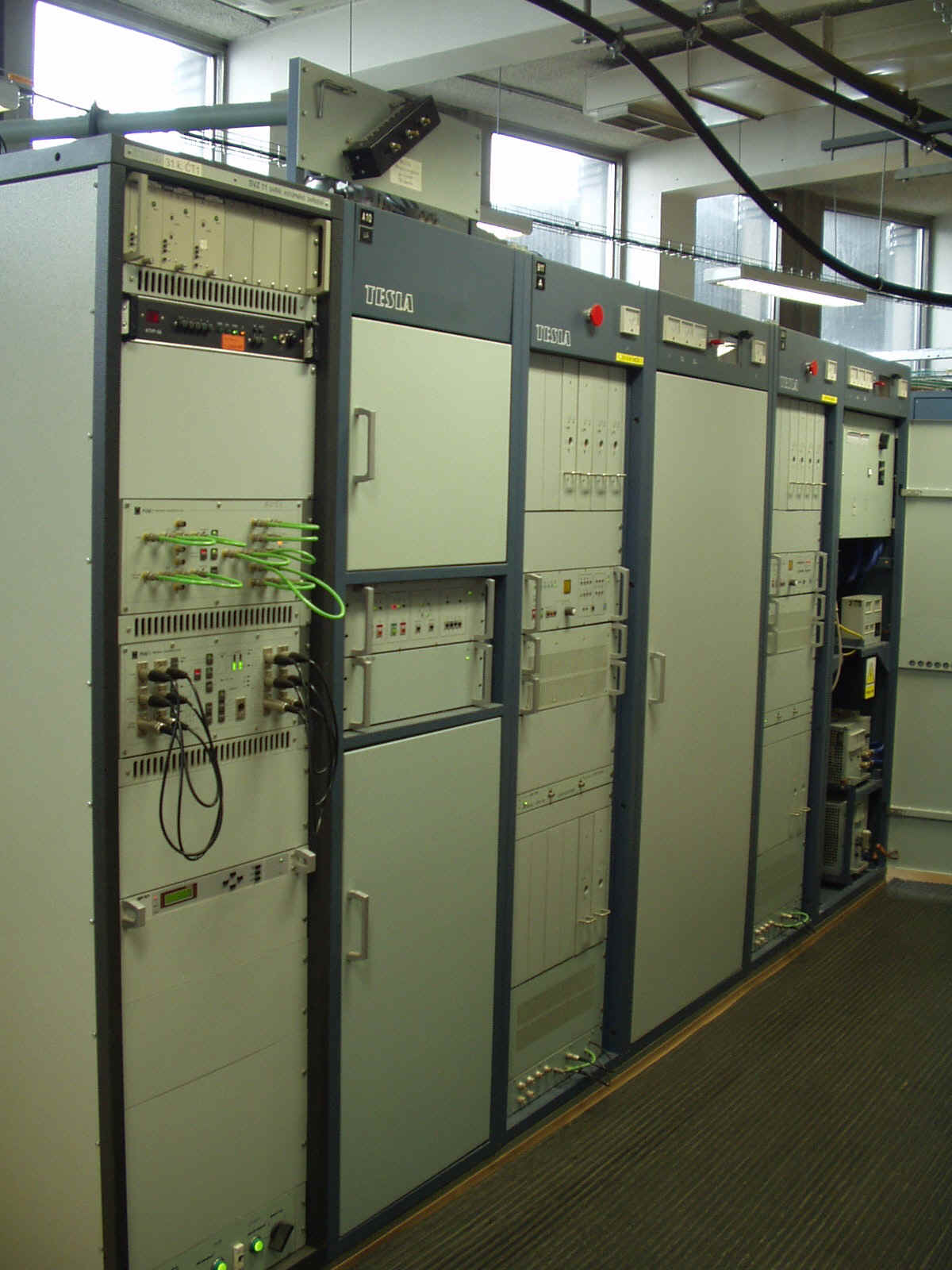

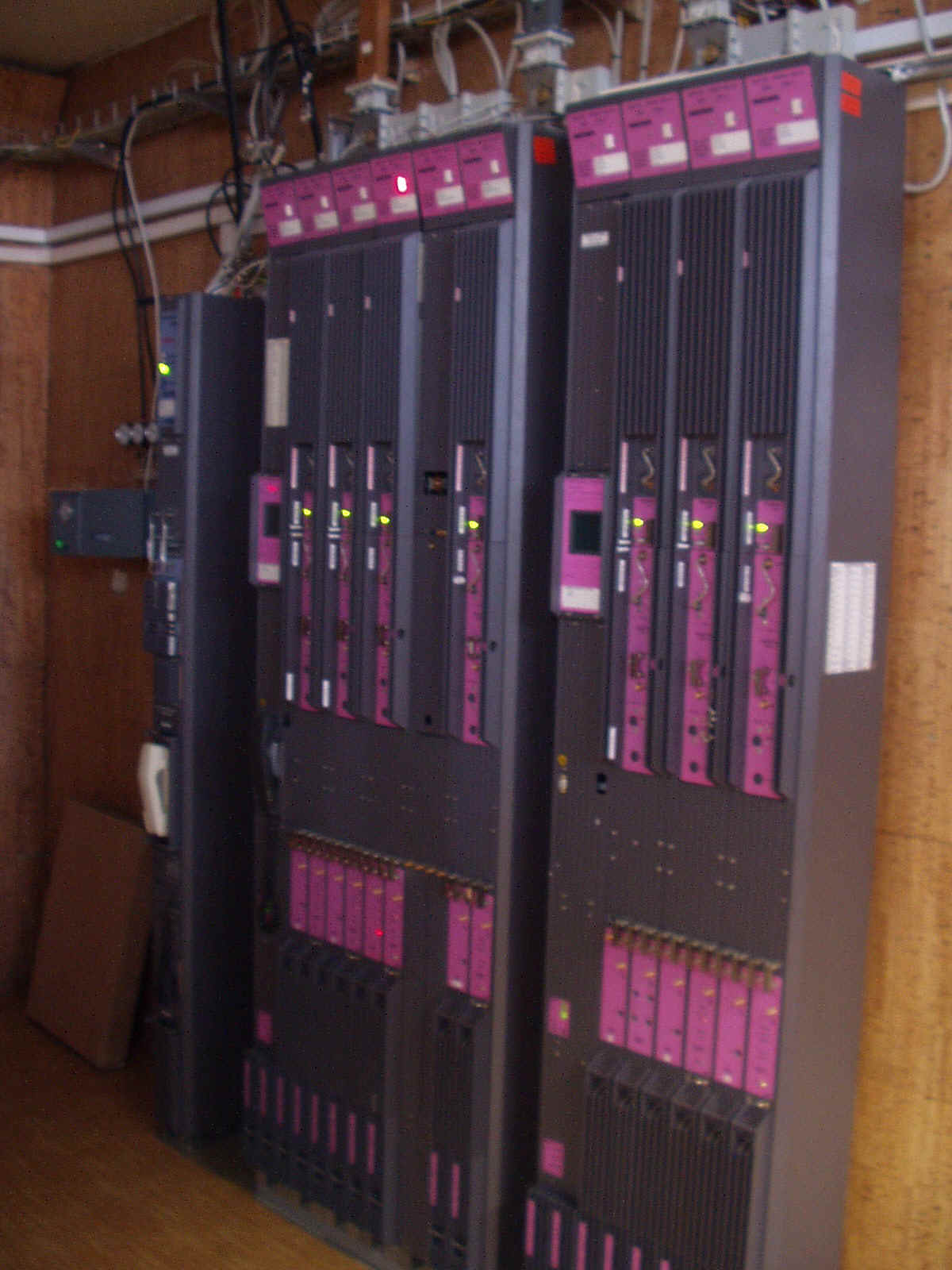

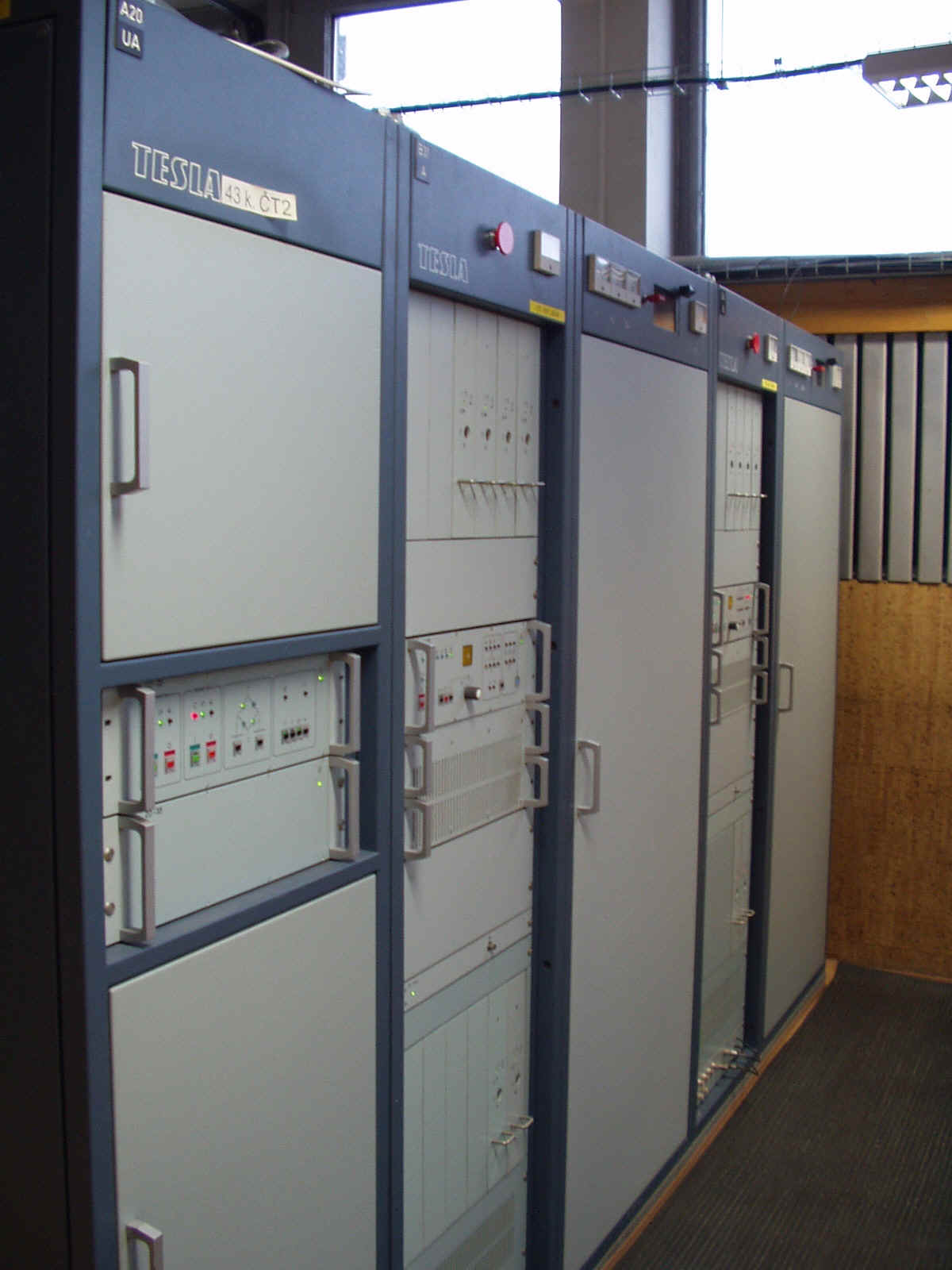

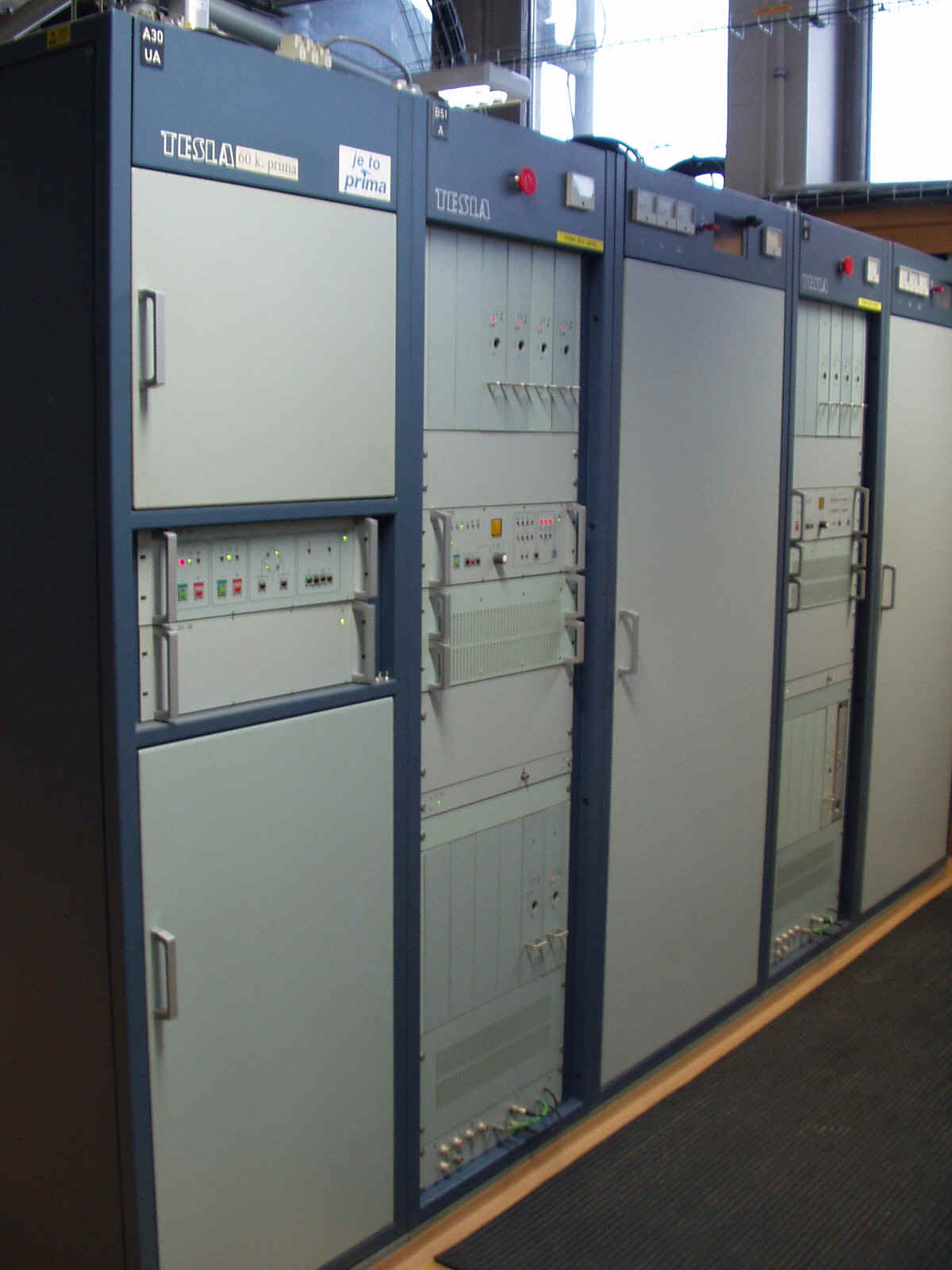

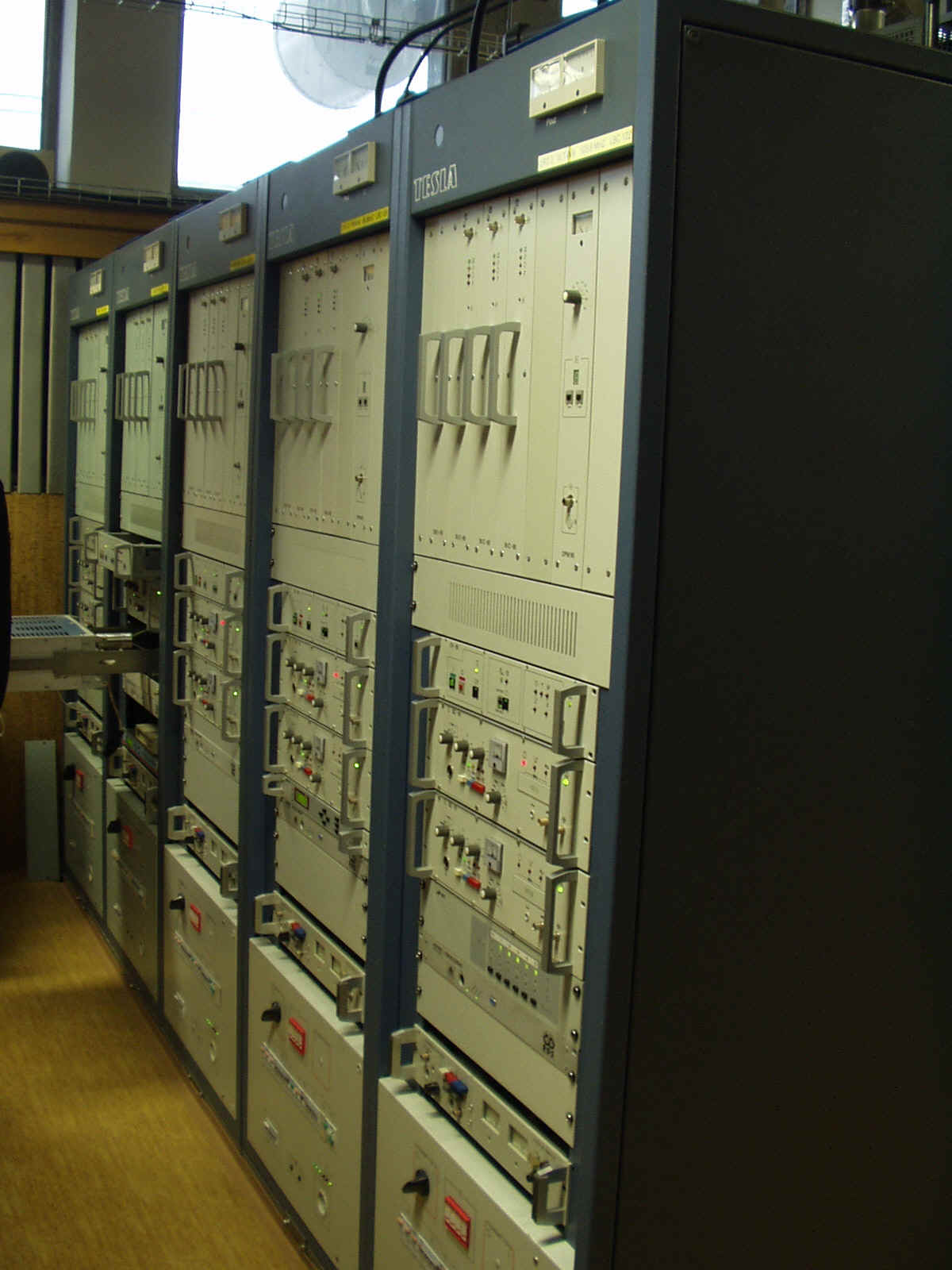

TV vysílače a příslušenství:

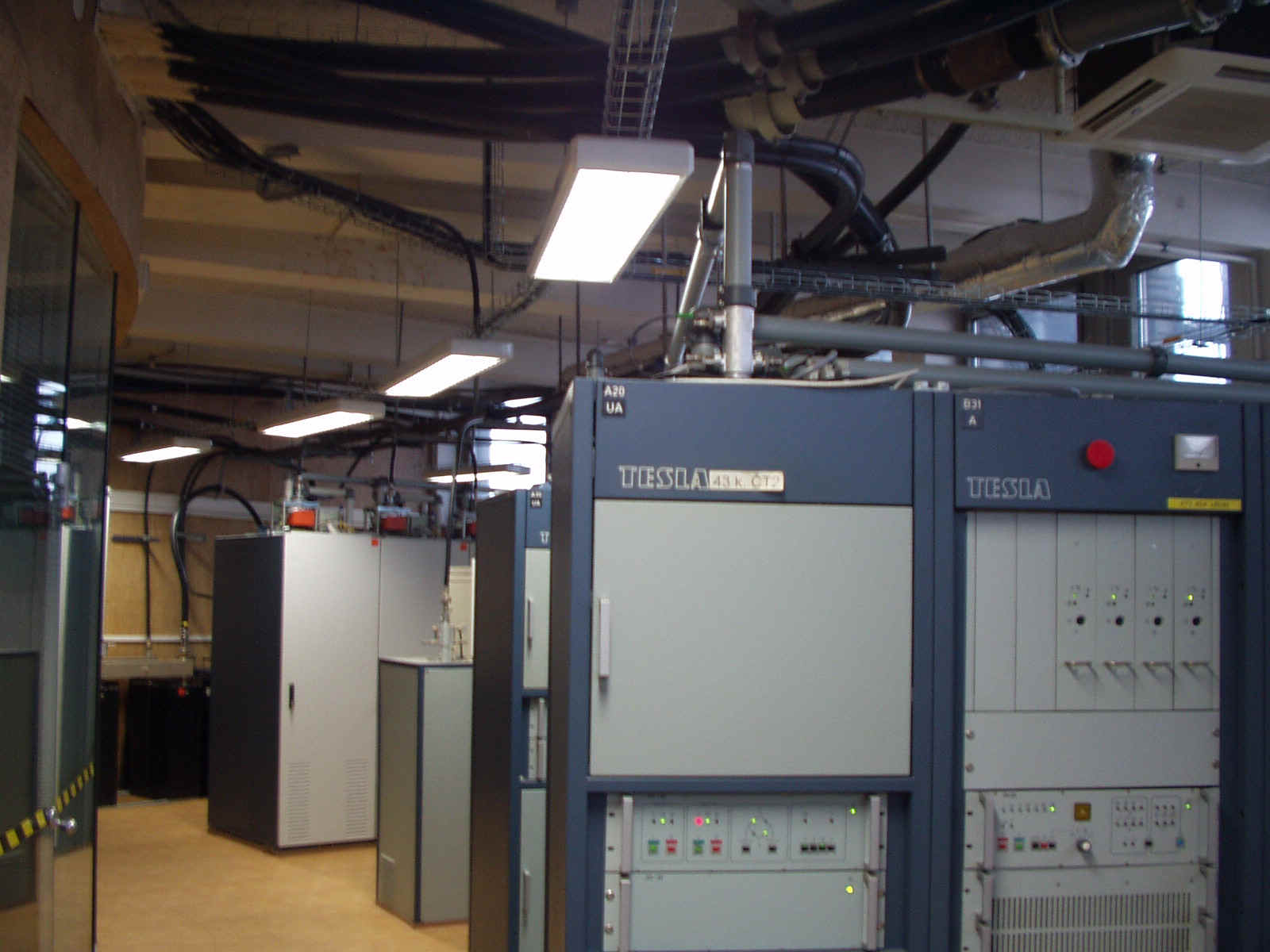

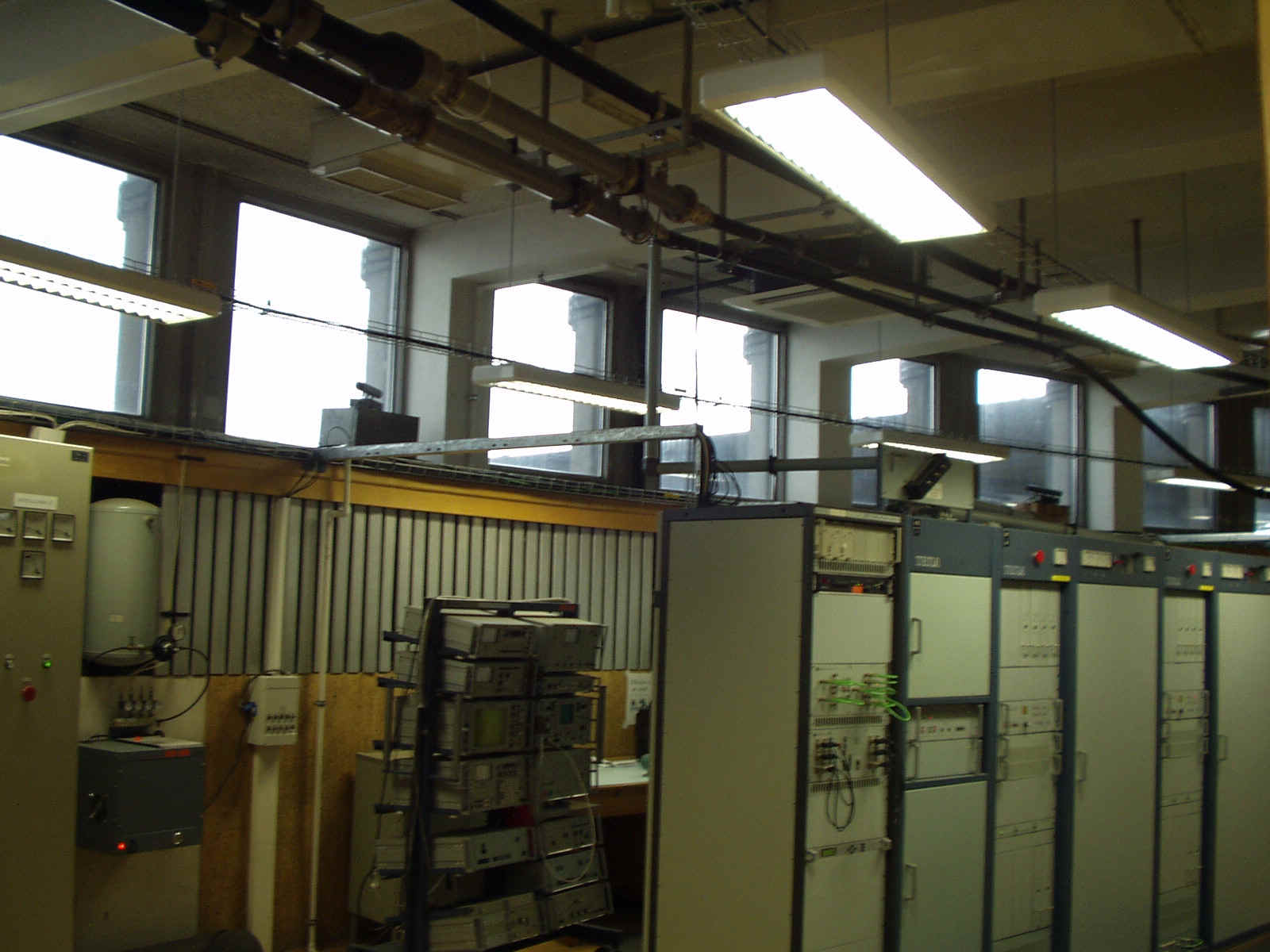

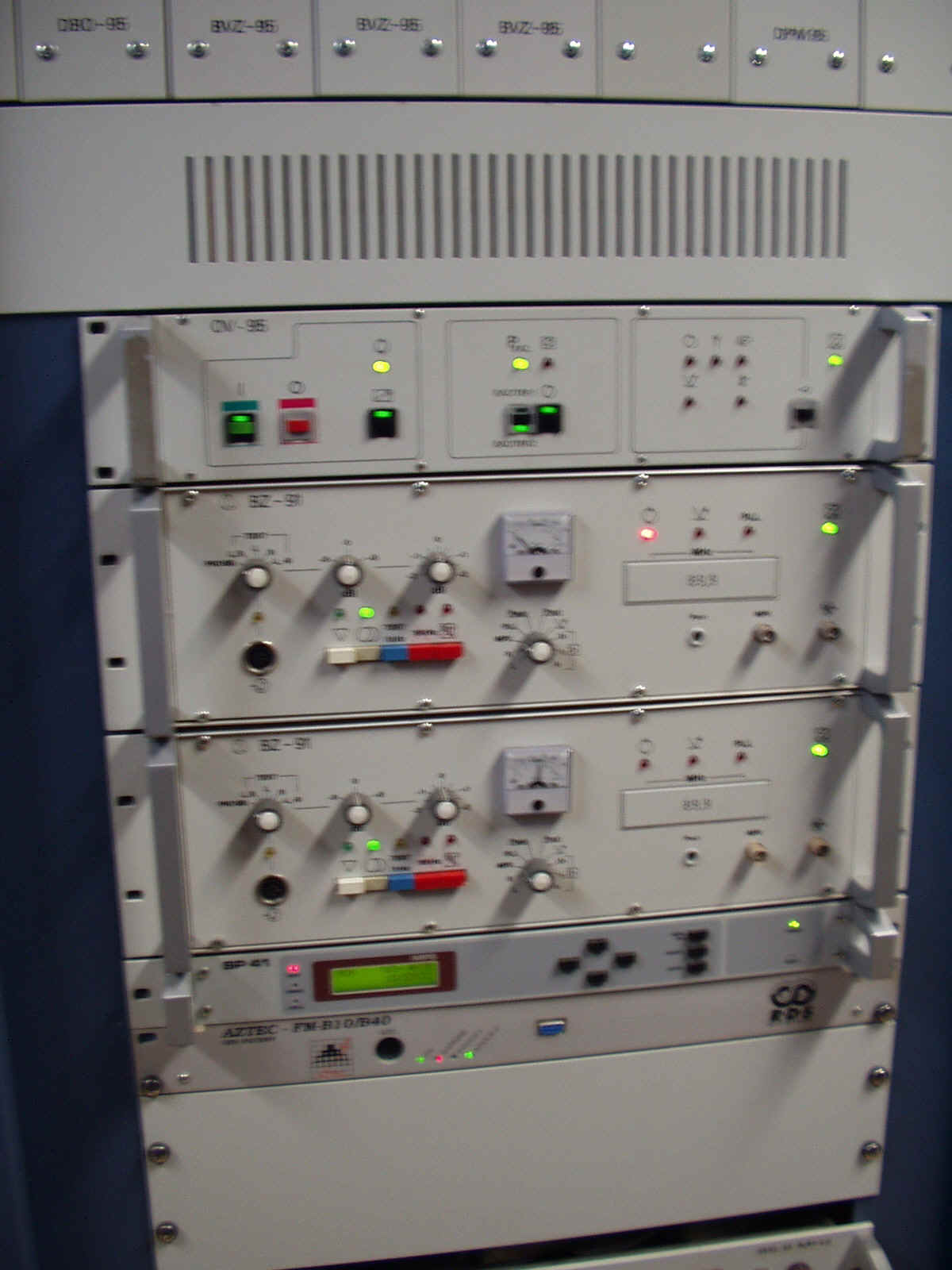

Rozhlasové FM vysílače:

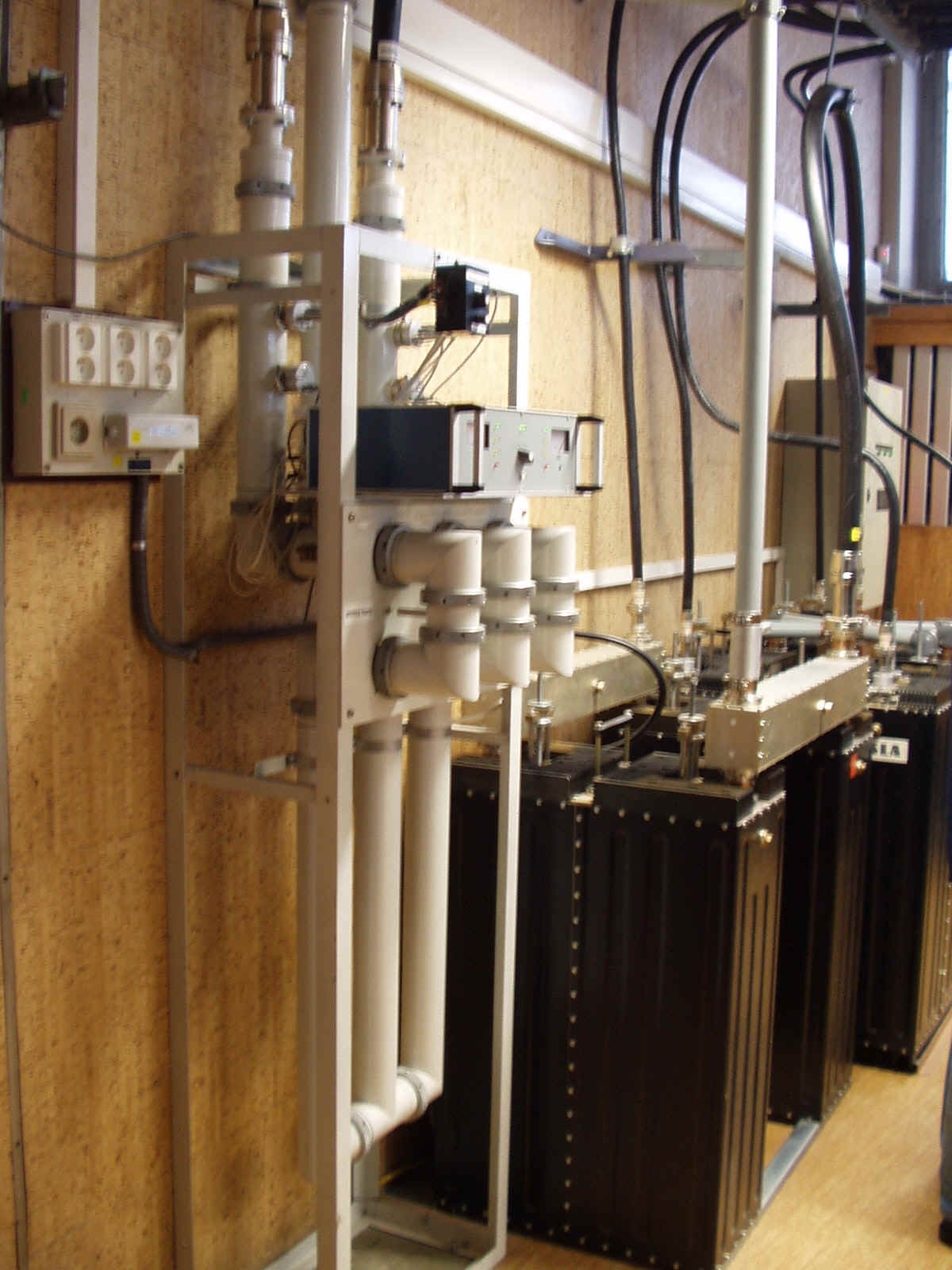

Anténní sdružovač pro sloučení všech FM výstupů do společného anténního systému:

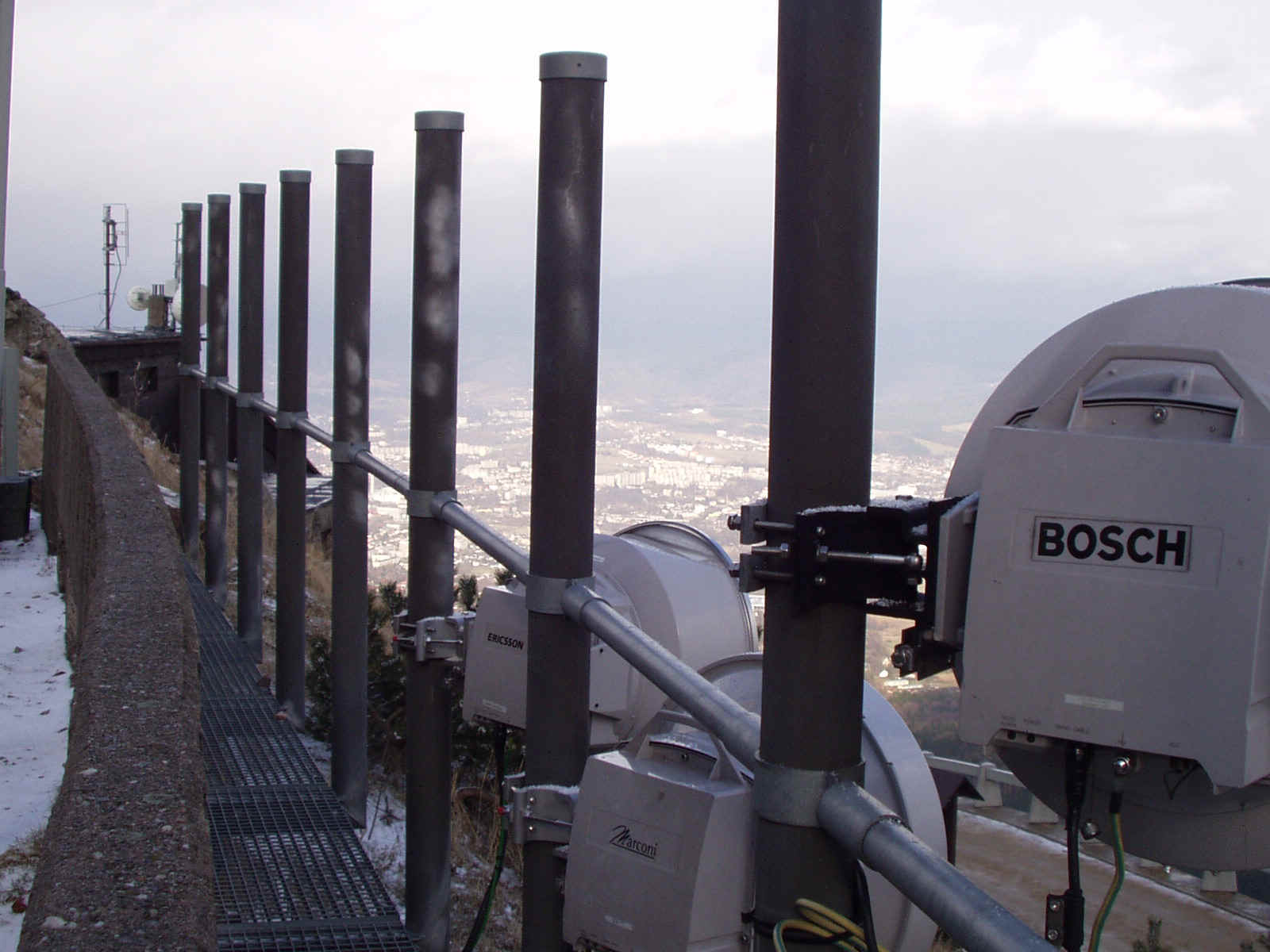

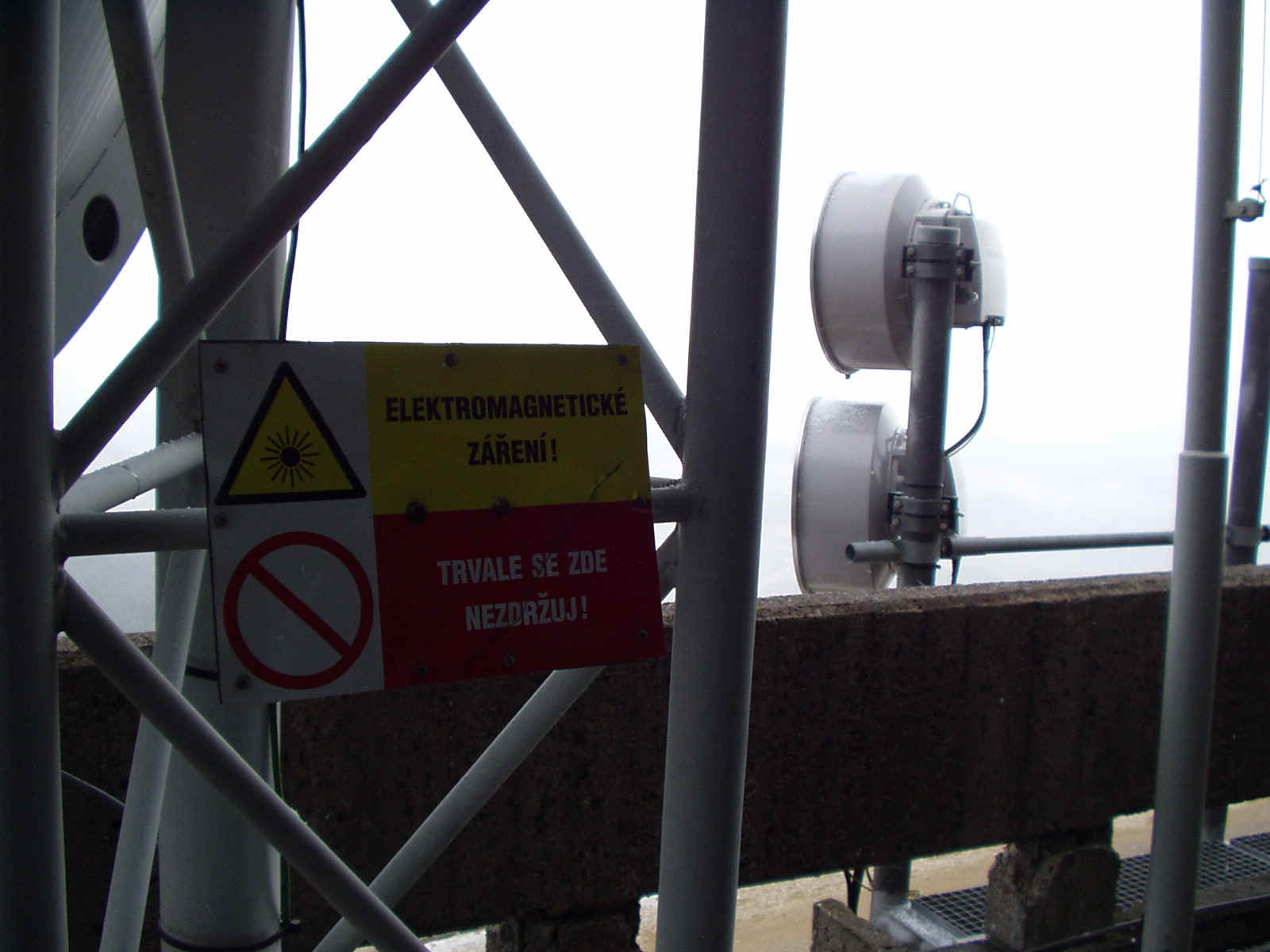

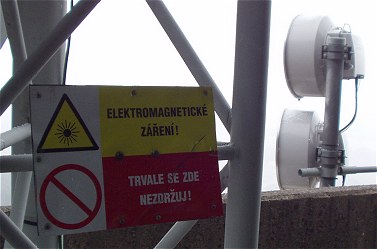

Směrové datové spoje:

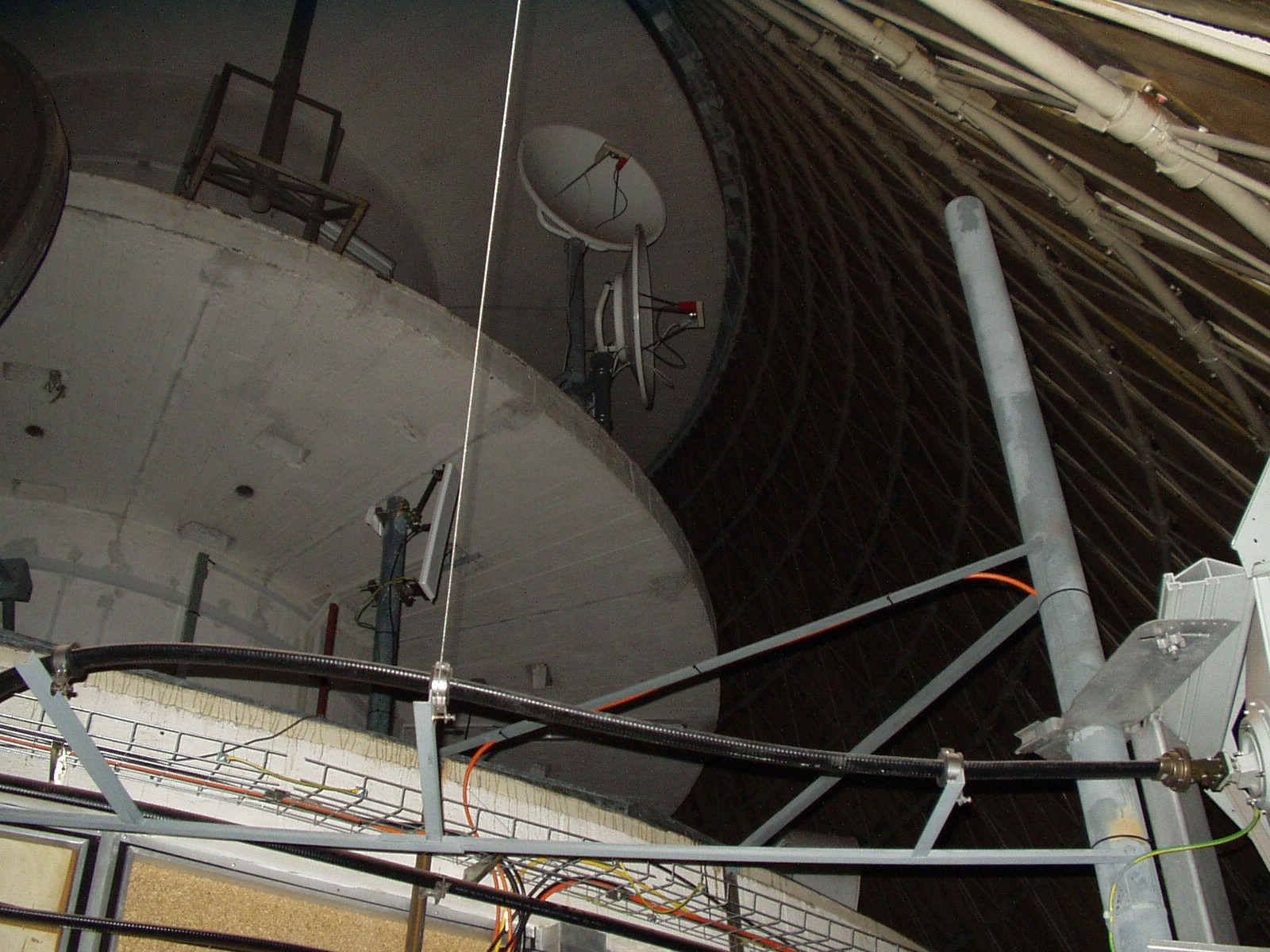

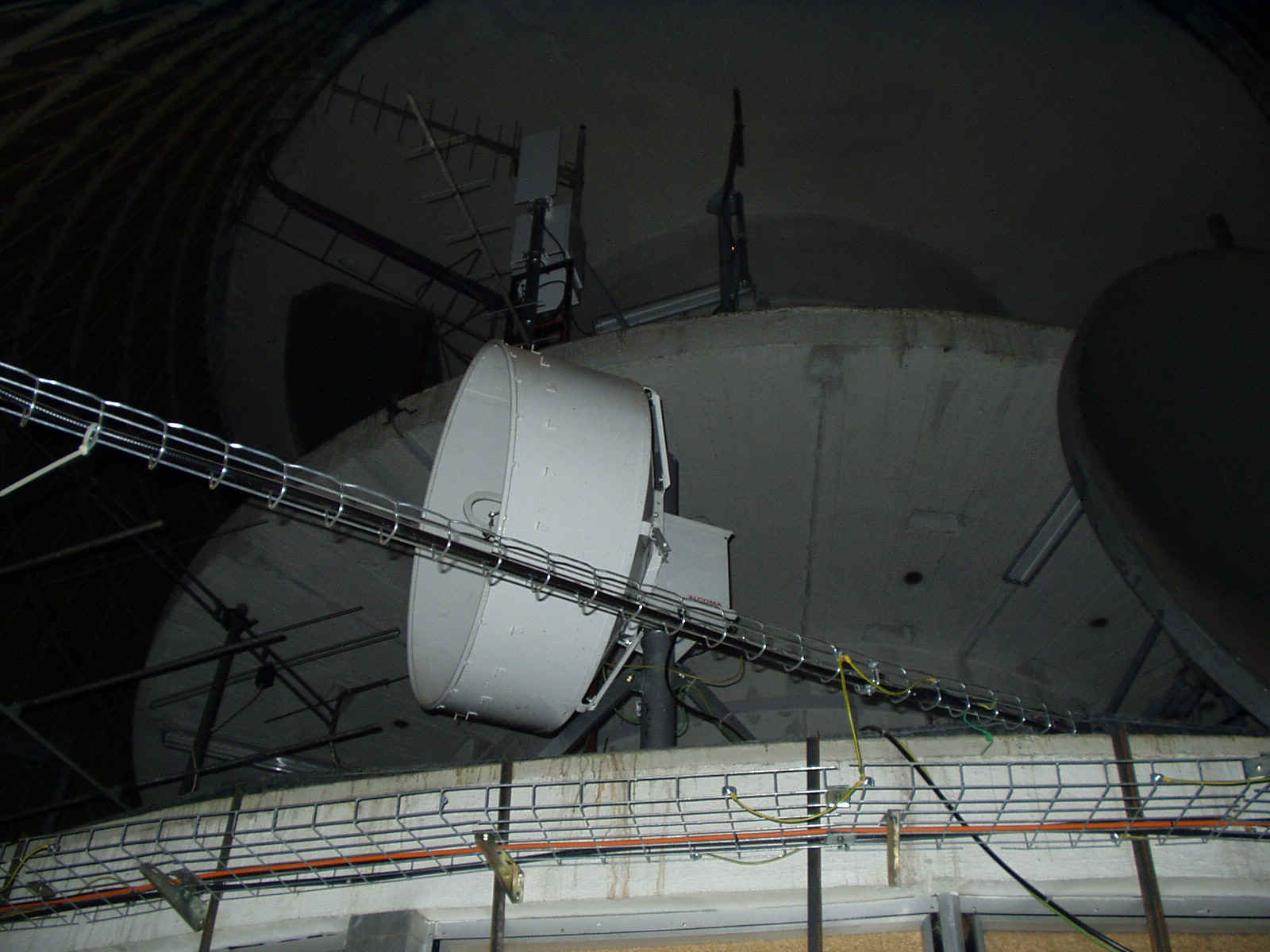

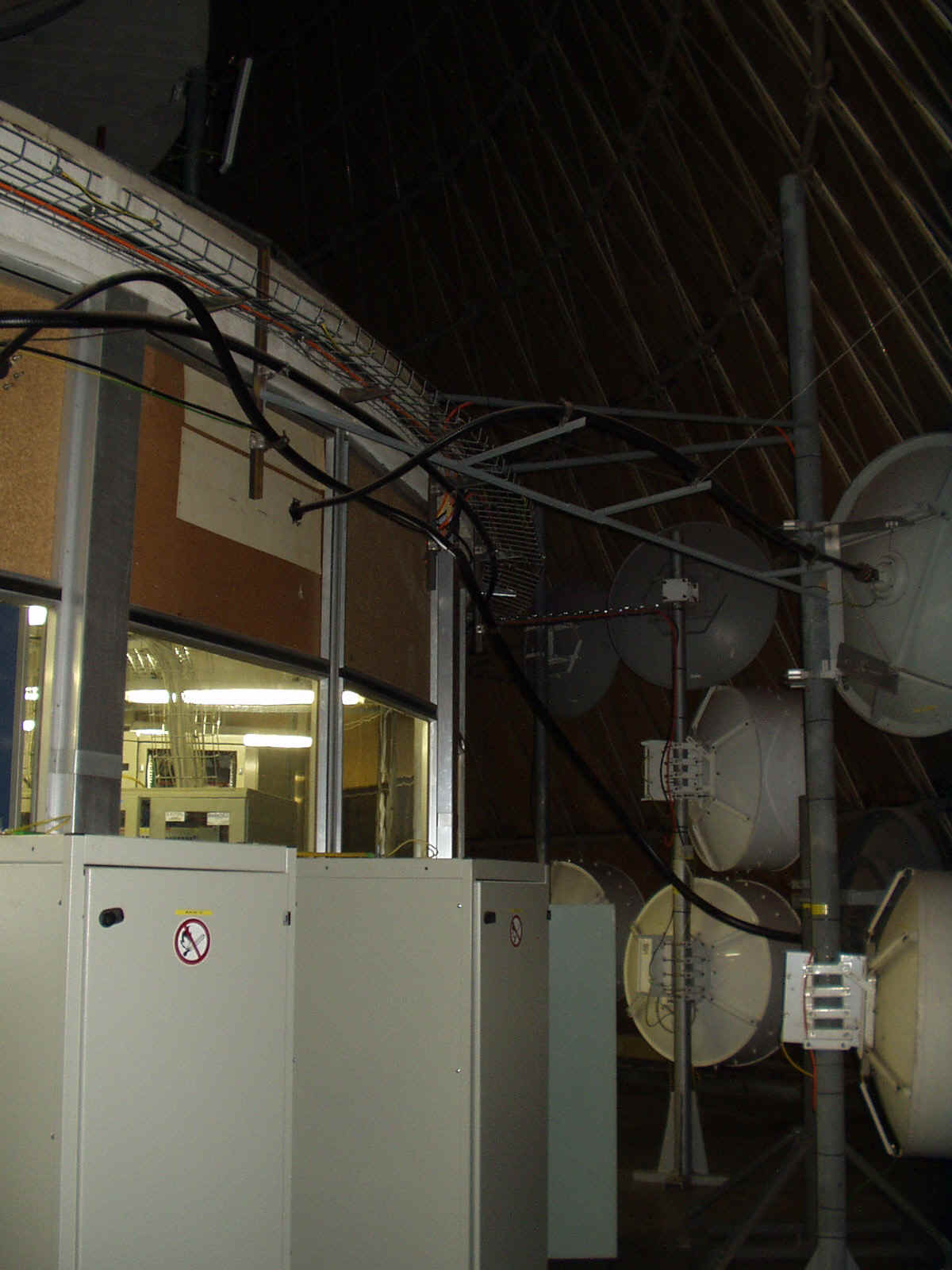

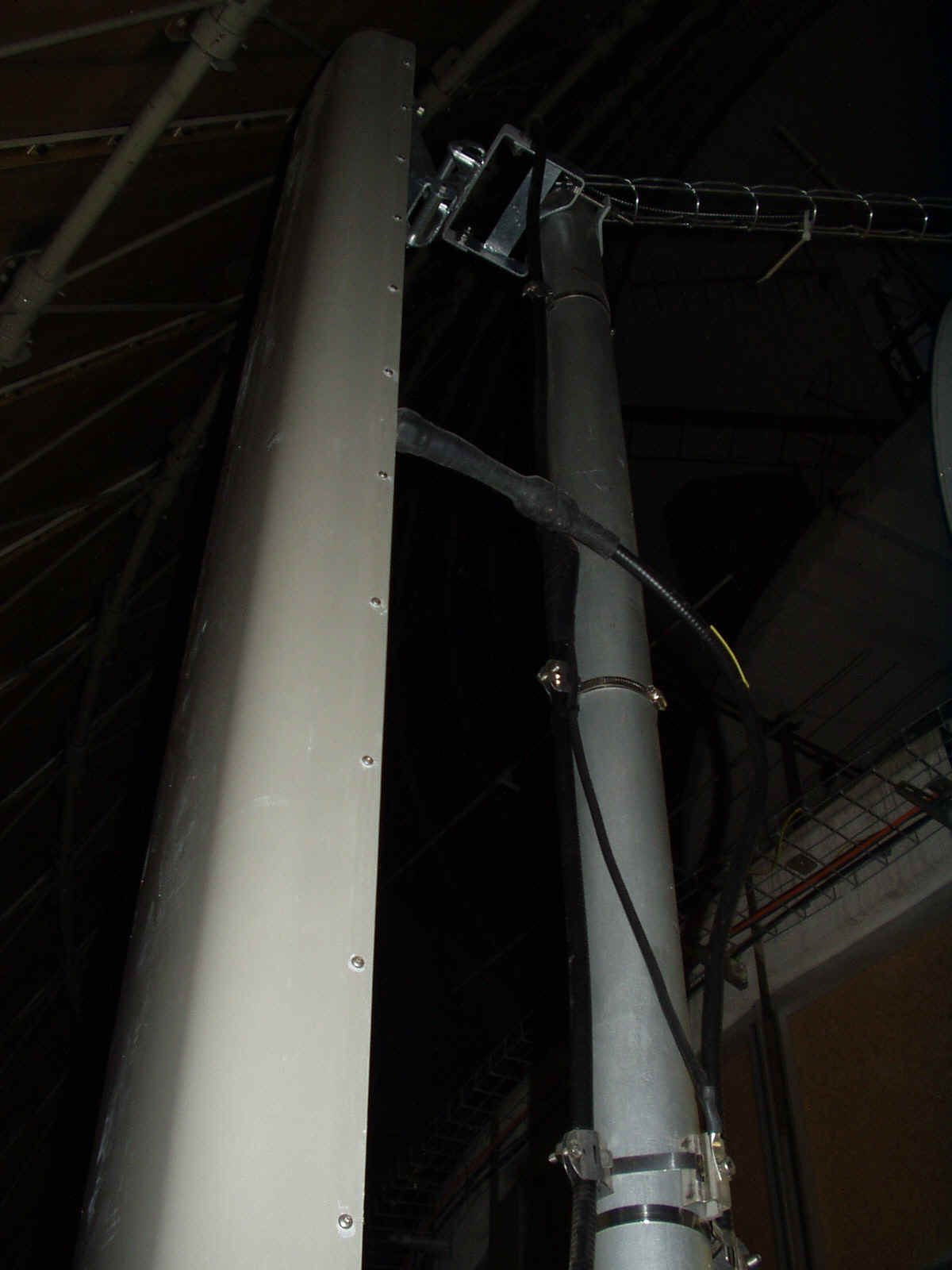

Prostory nad hotelem, schované pod laminátovým pláštěm stavby:

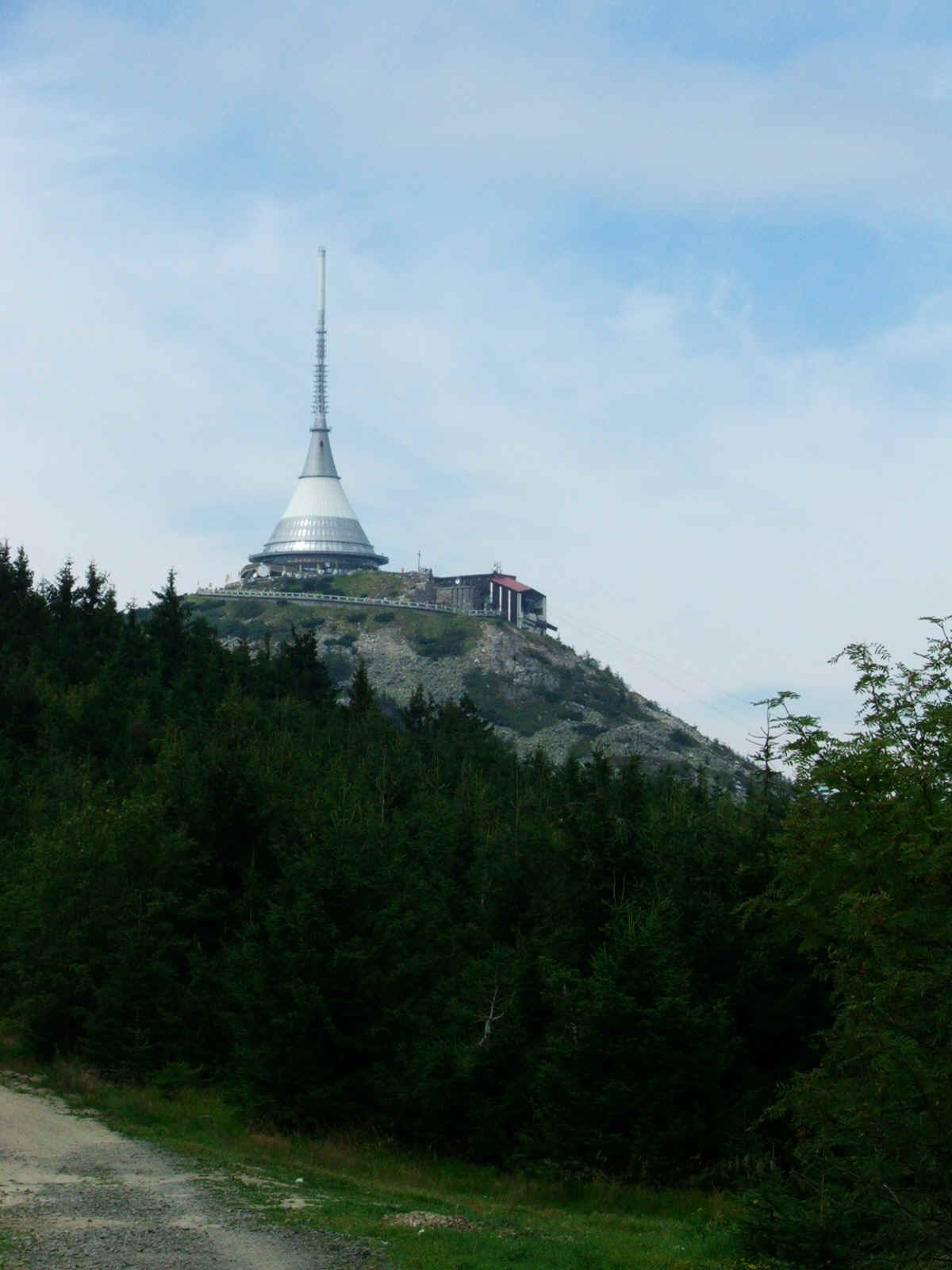

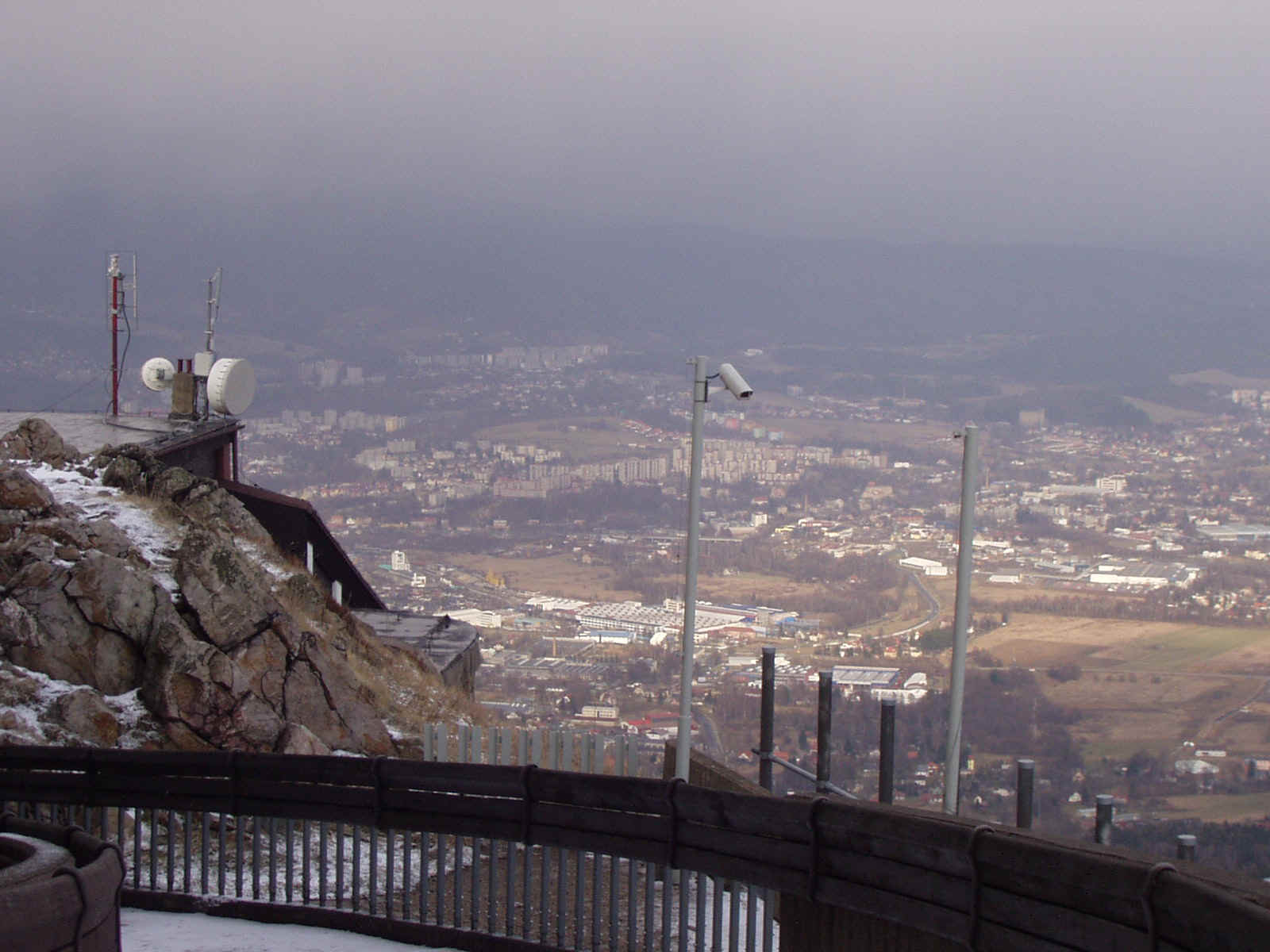

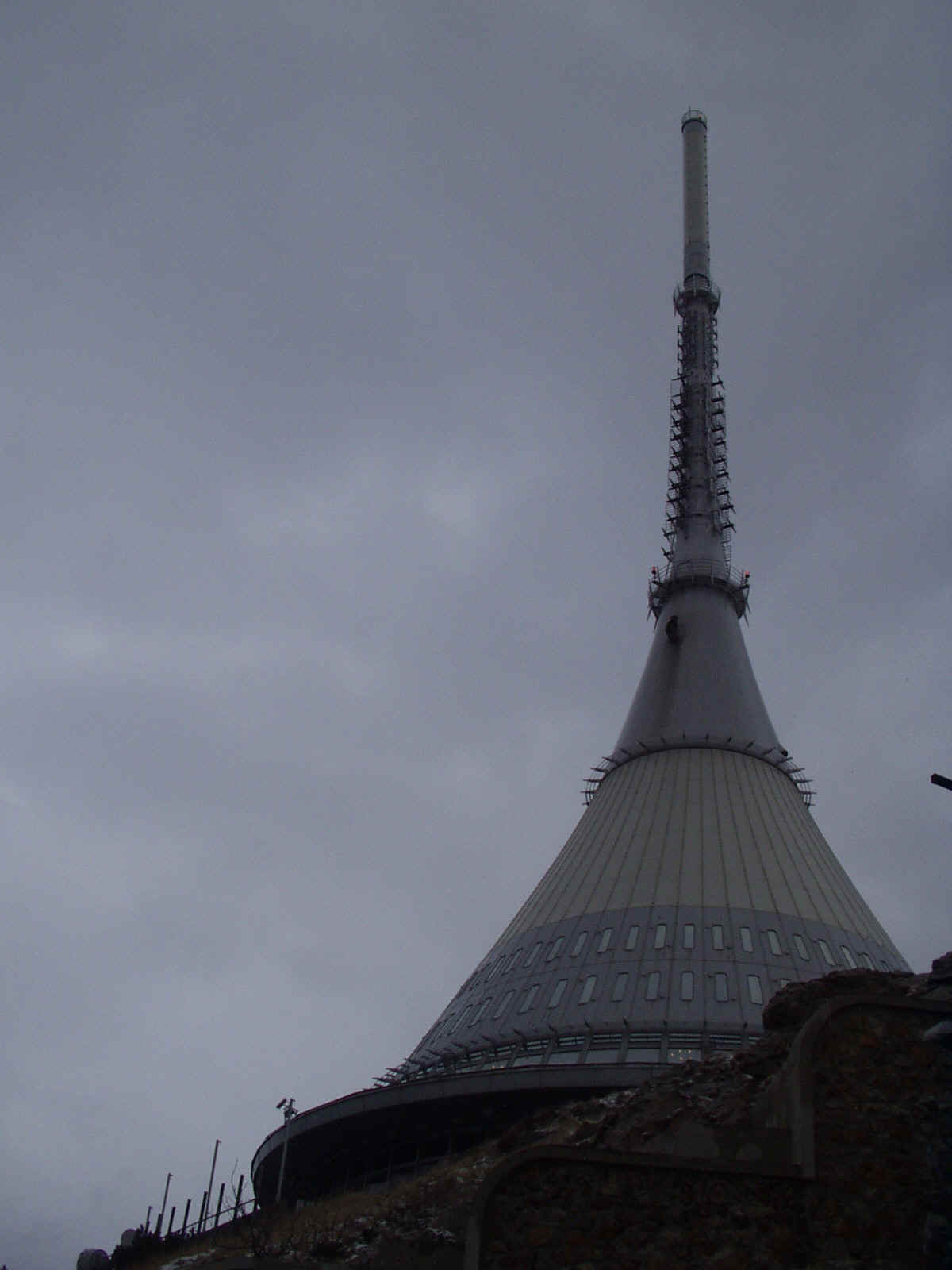

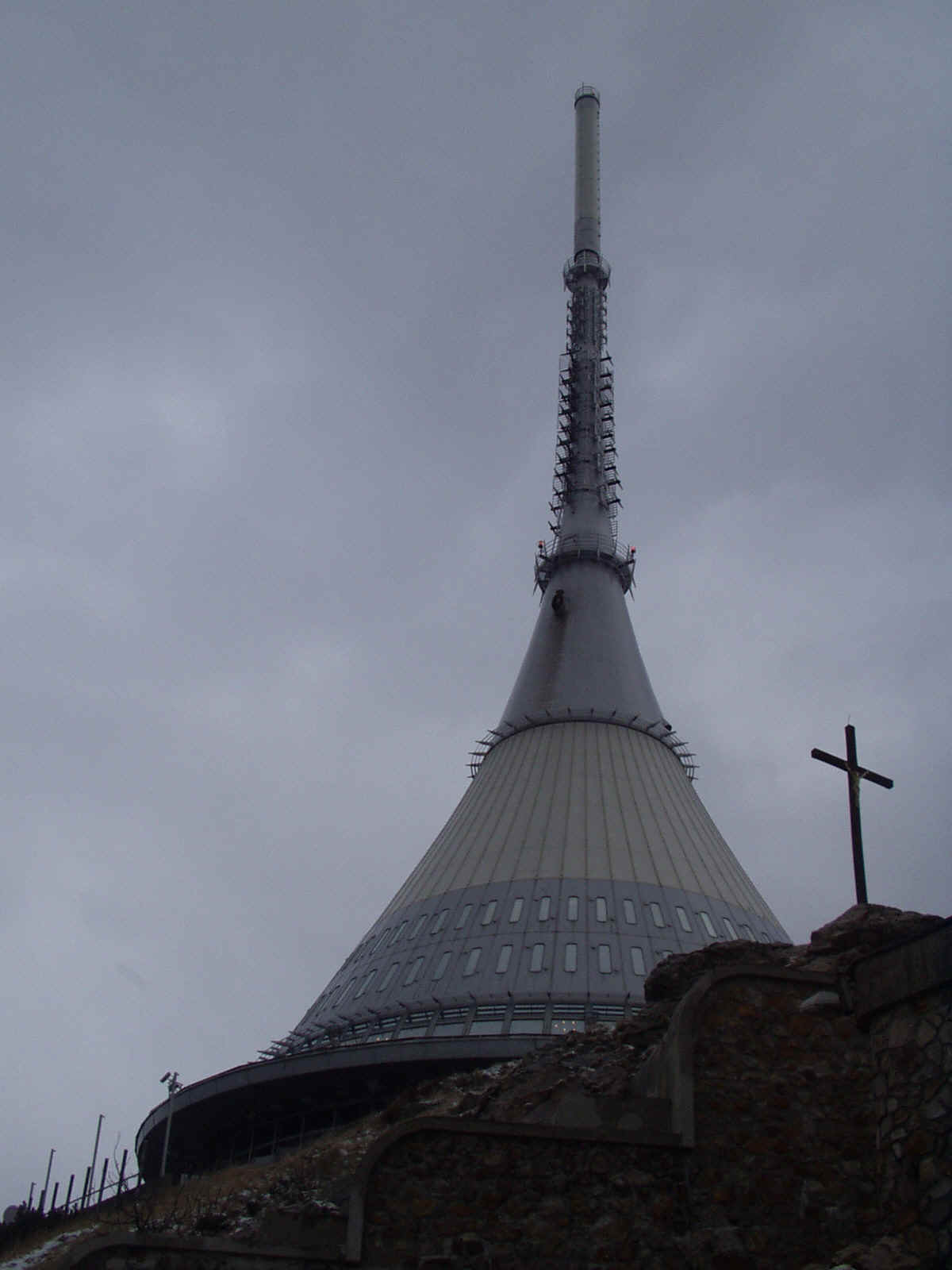

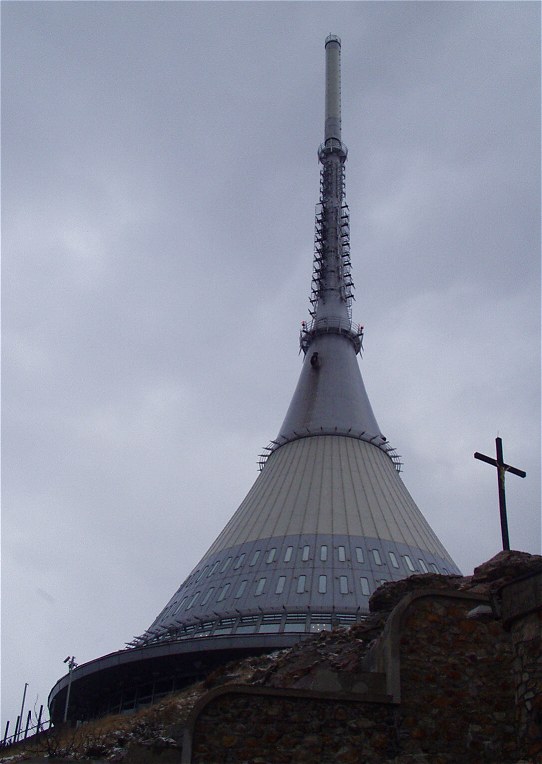

Pár pohledů zvenčí:

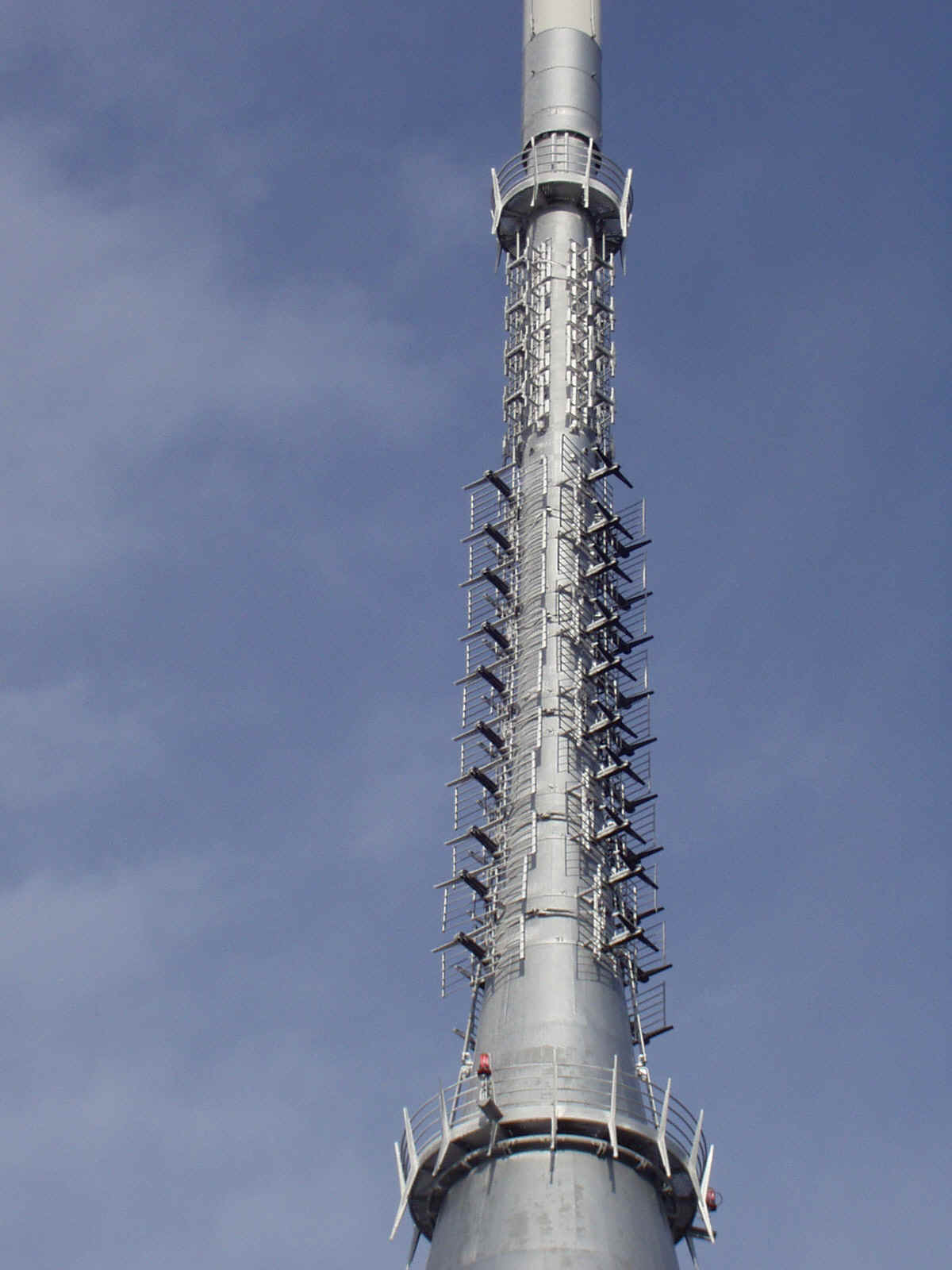

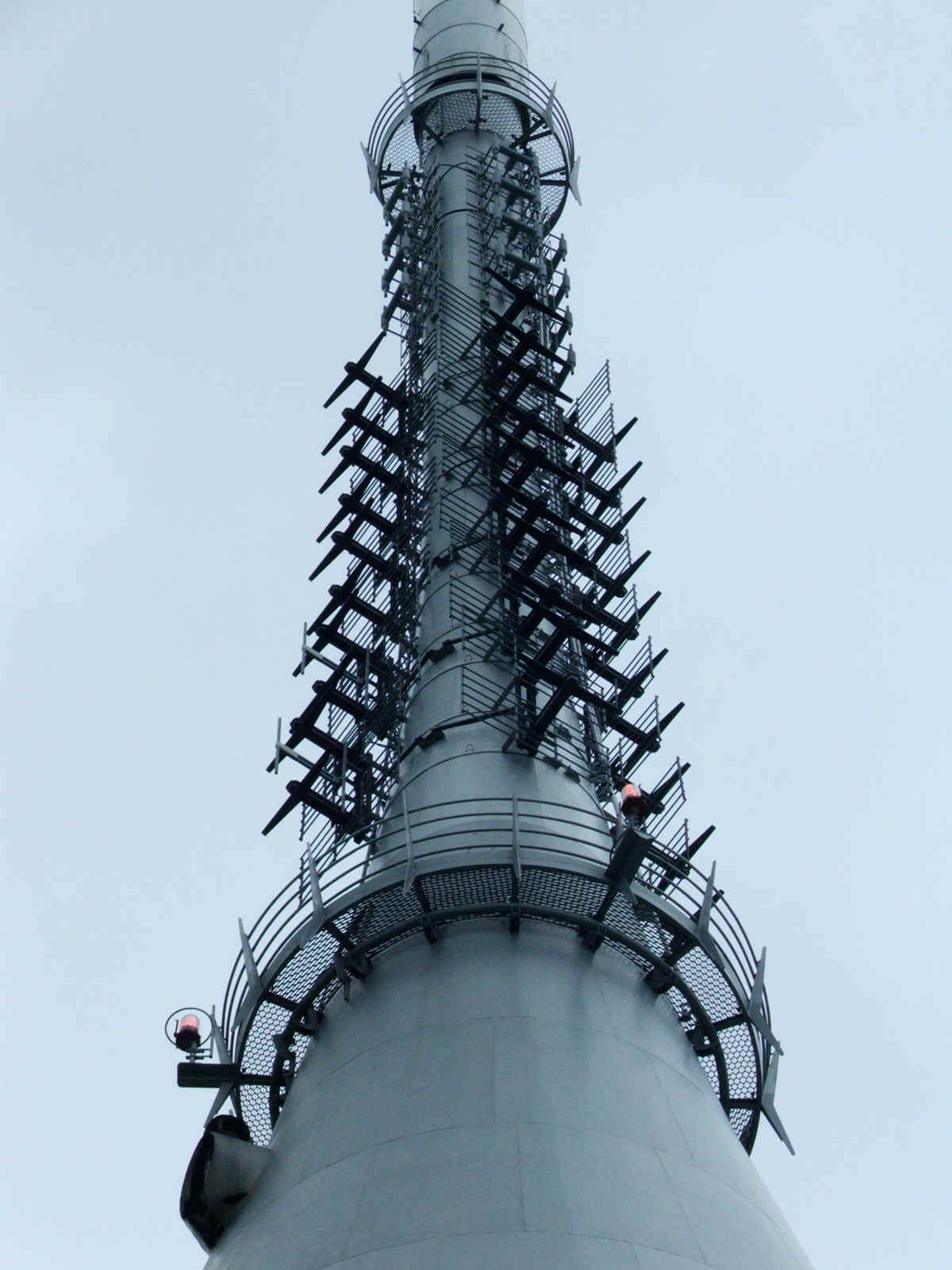

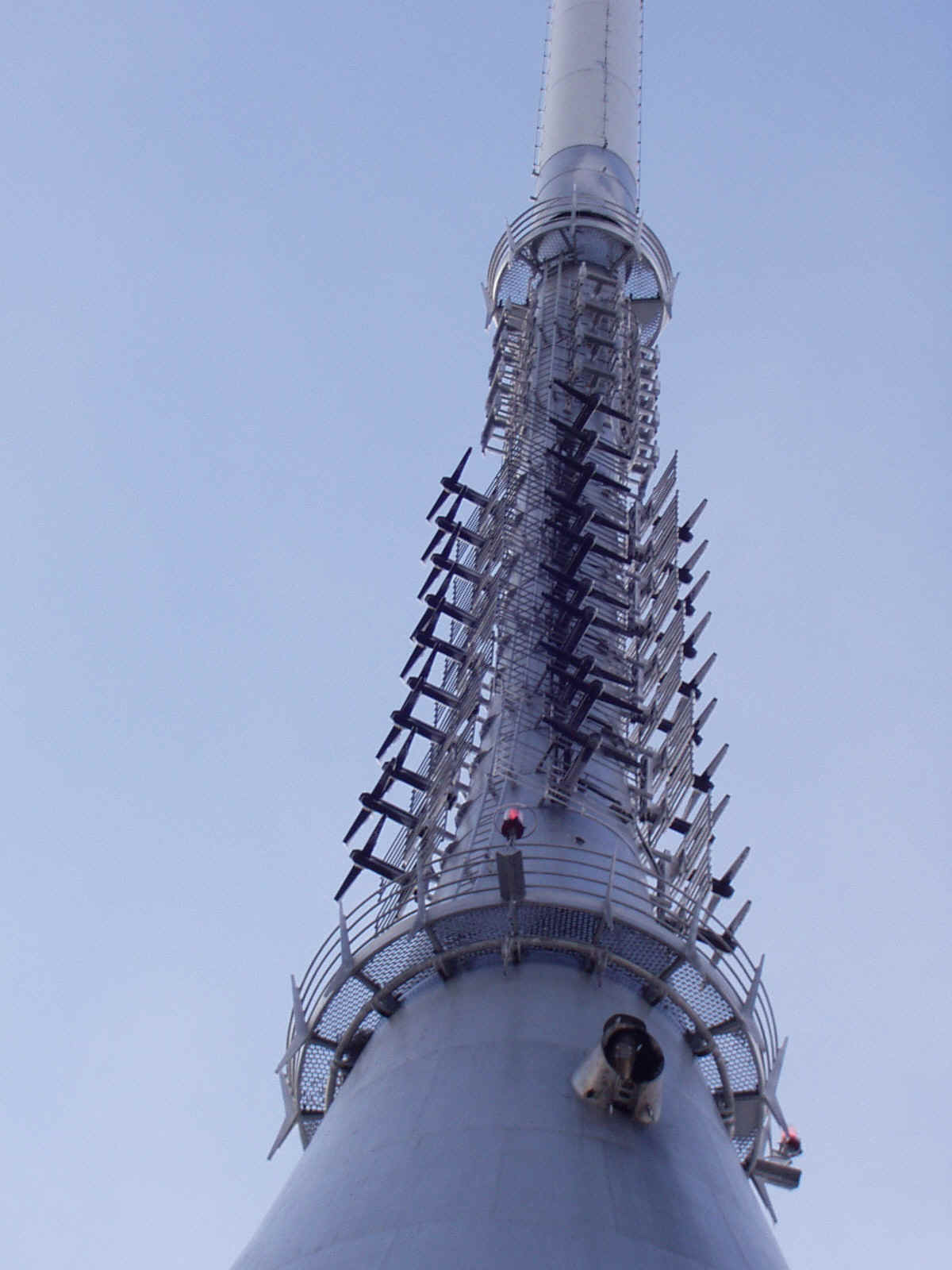

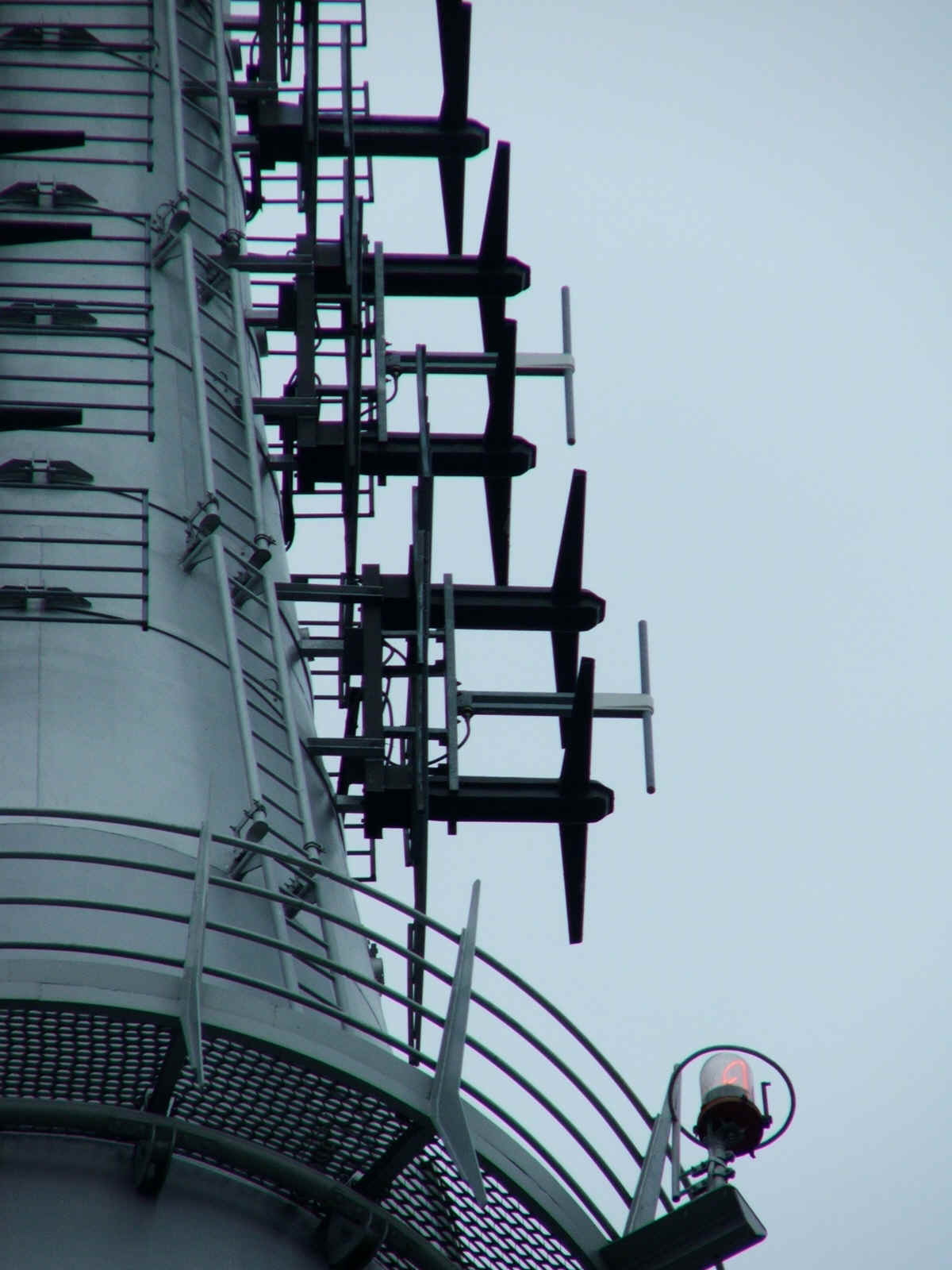

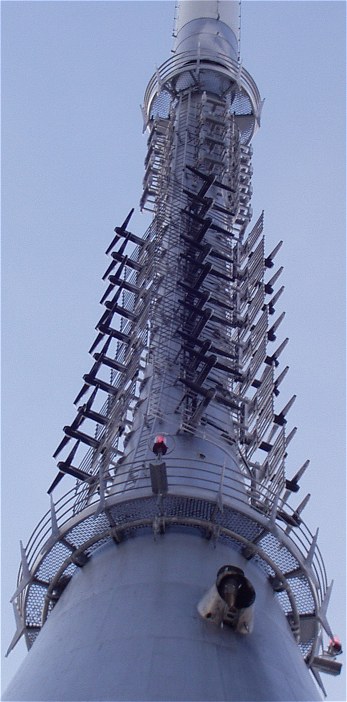

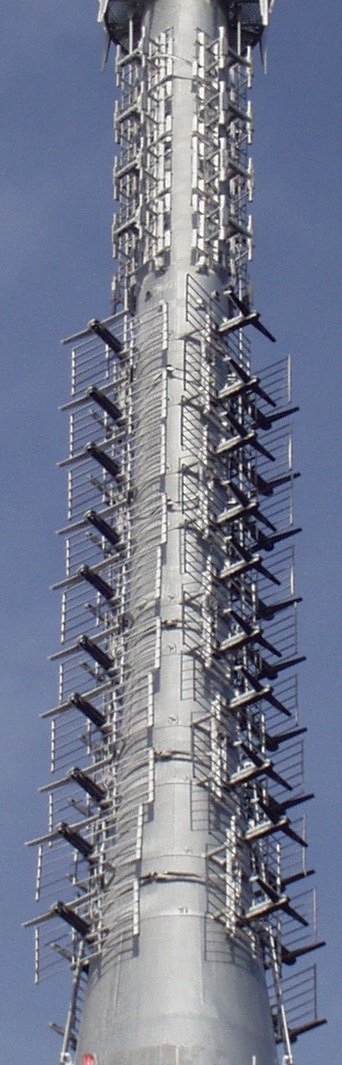

Anténní systém z různých pohledů. Dolní část slouží pro rozhlas, horní pro 8. TV kanál (vertikální polarizace). Antény pro ostatní TV kanály jsou až v nejvyšší části stavby, skryty pod laminátem před nepřízní počasí.

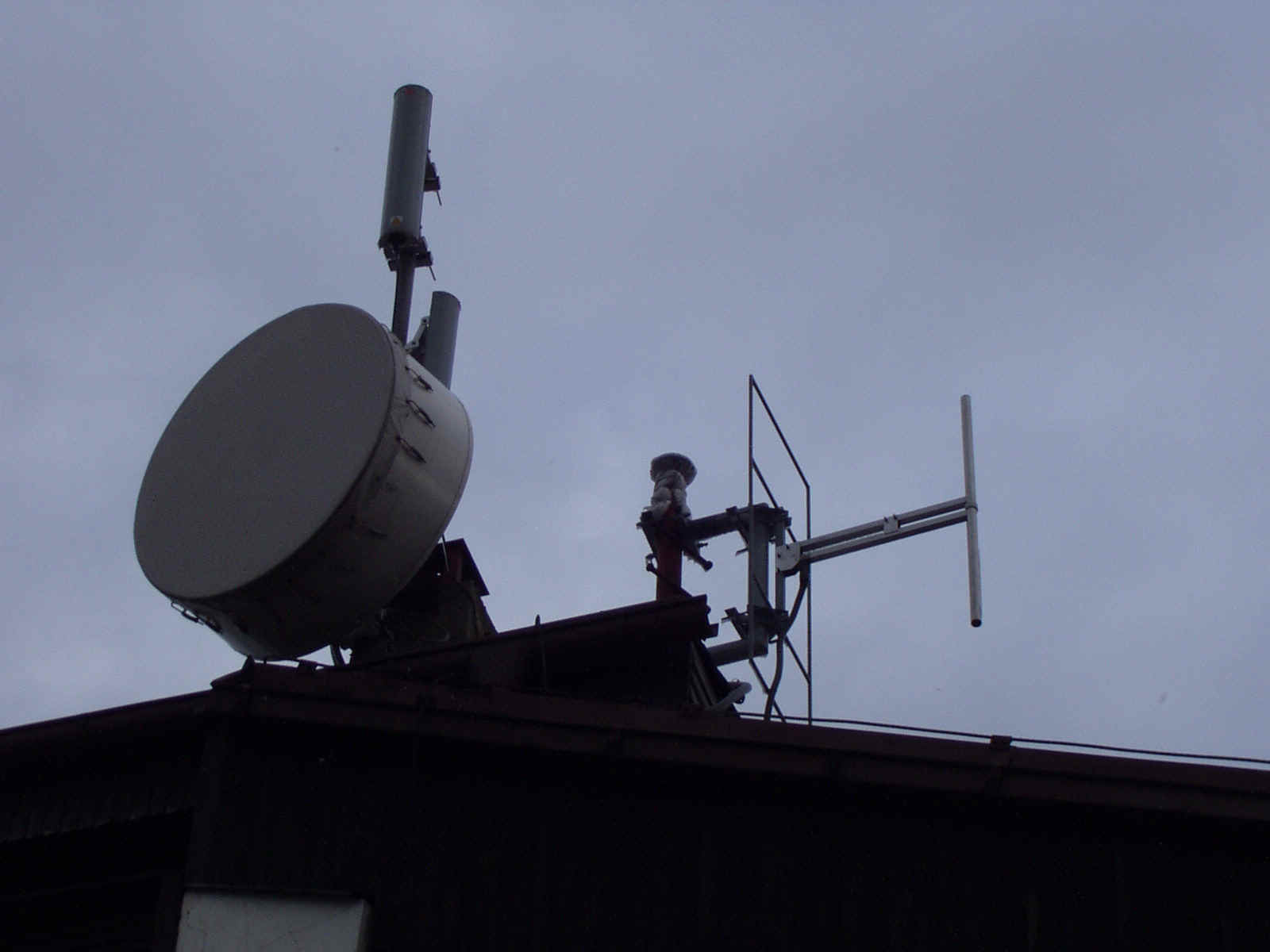

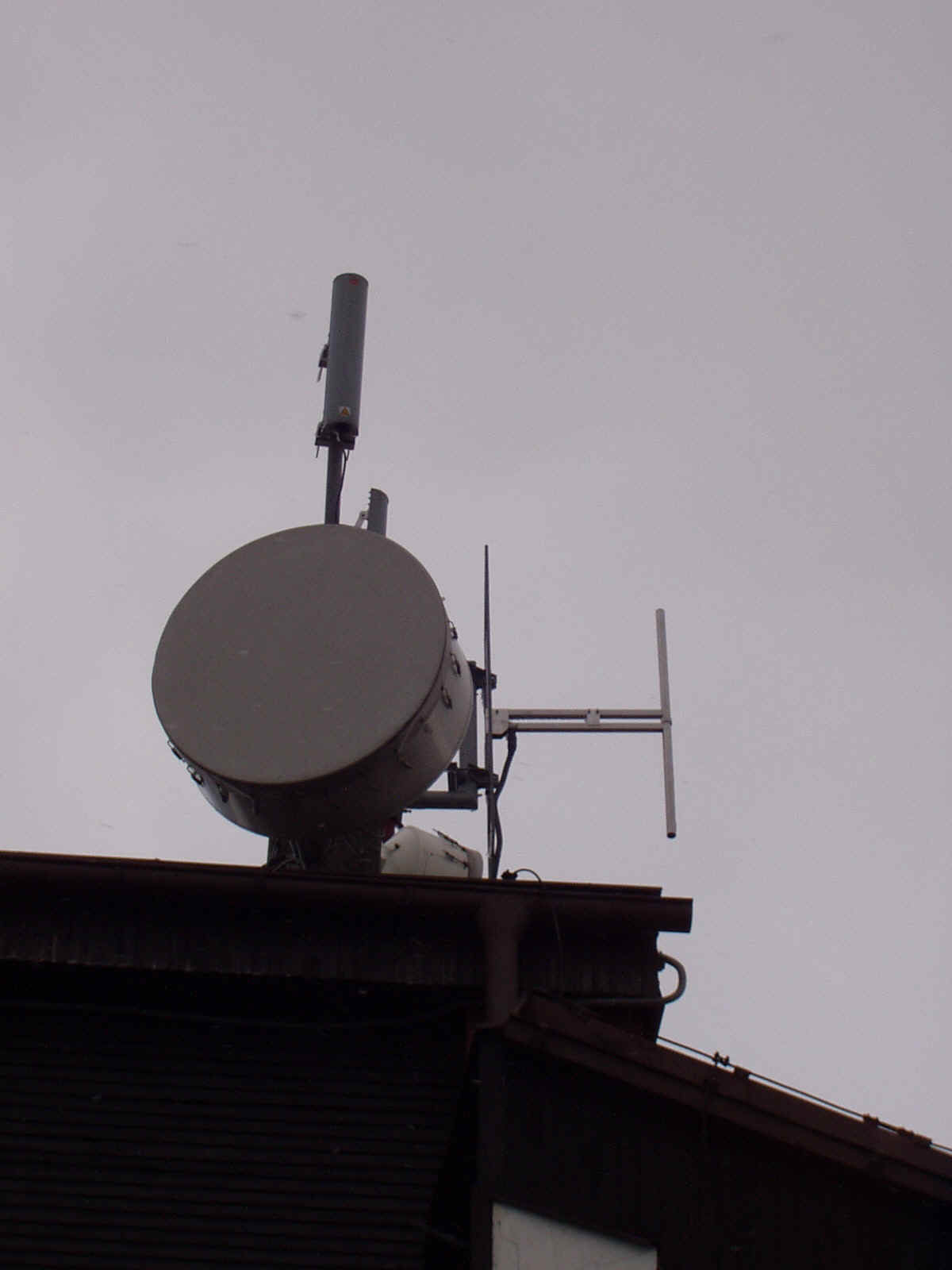

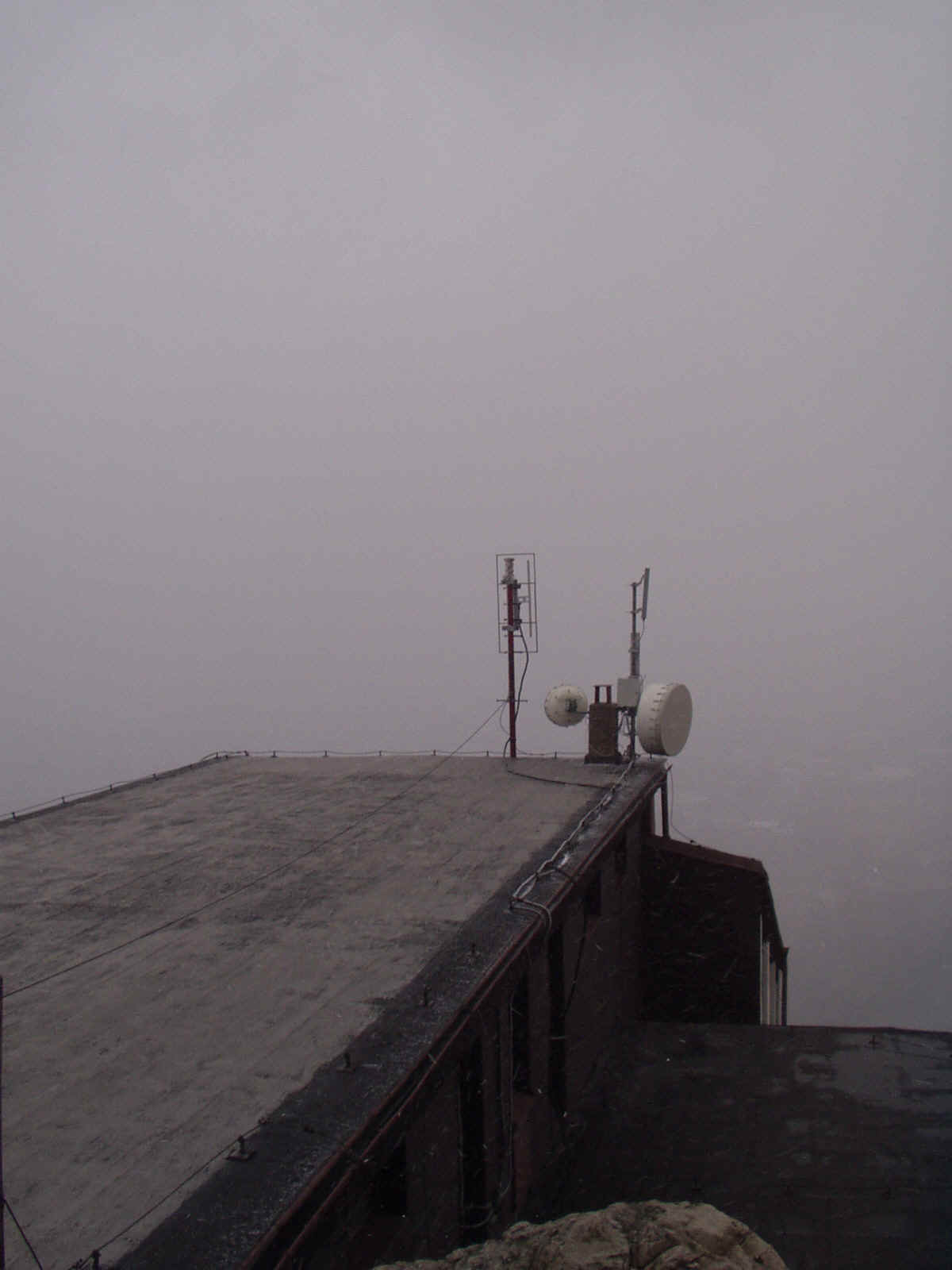

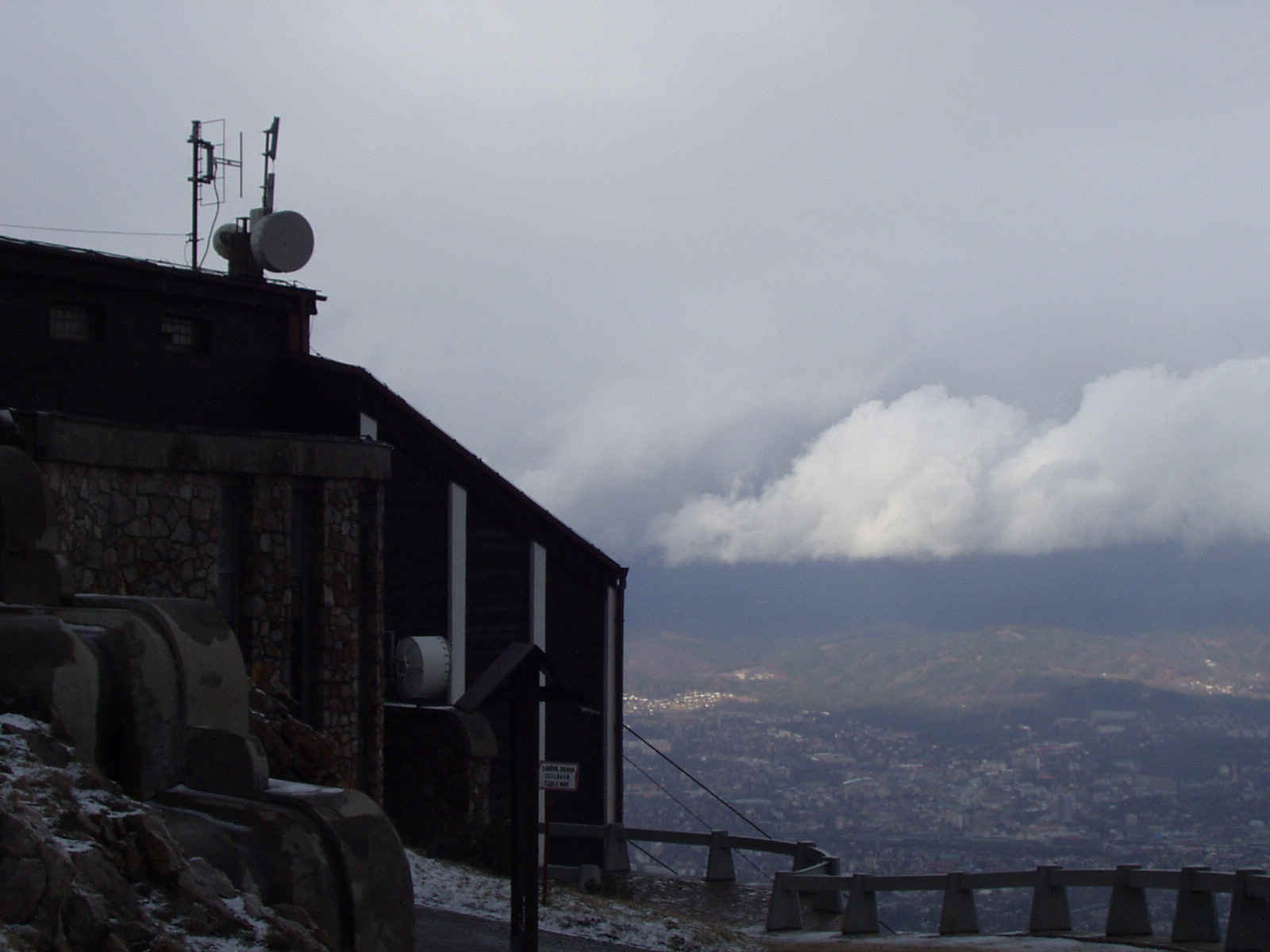

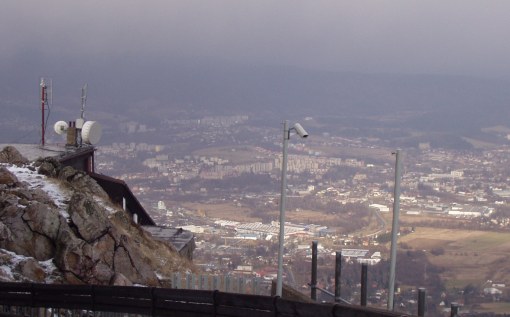

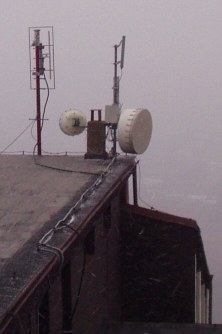

Původní vysílač Evropy 2 (88,1 MHz) byl tehdy ještě umístěn na stanici lanovky:
Je to stejné místo, odkud kdysi vysílalo legendární Radio Triangl. Jeho likvidace ze strany RRTV na objednávku jisté vlivné skupiny (které asi?) nikdy nebude zapomenuta.

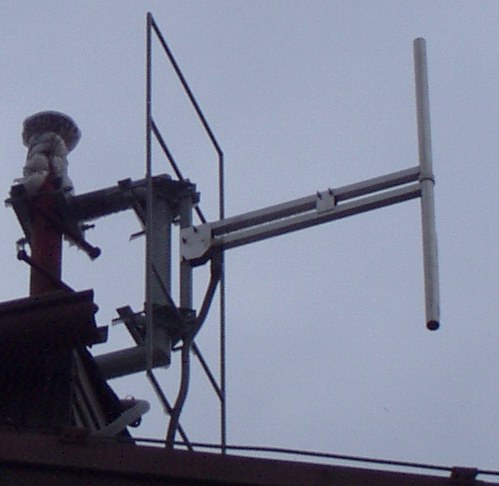

Pojďme dál, na fotkách je vysílací dipól Evropy 2:
Update srpen 2007

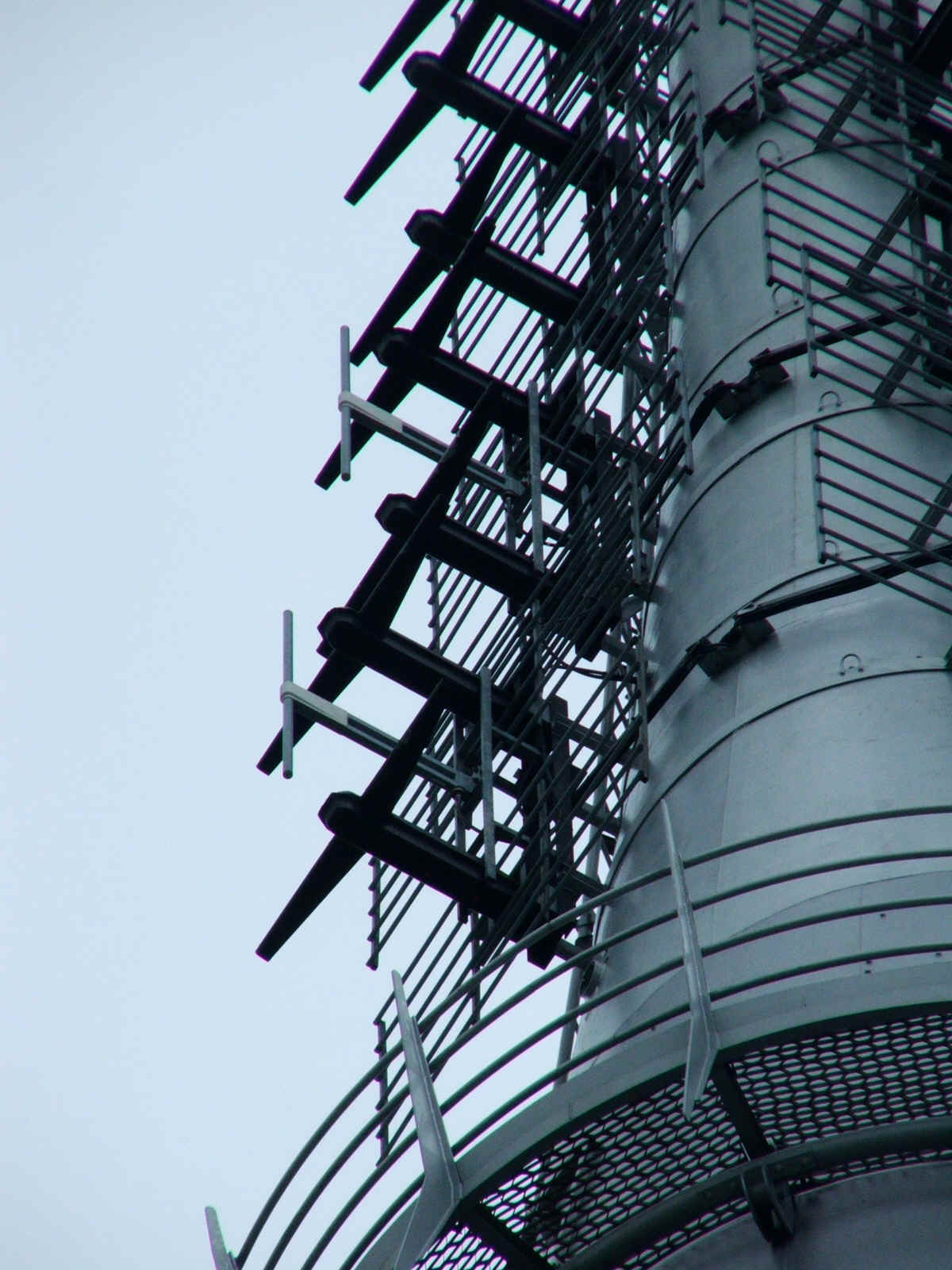

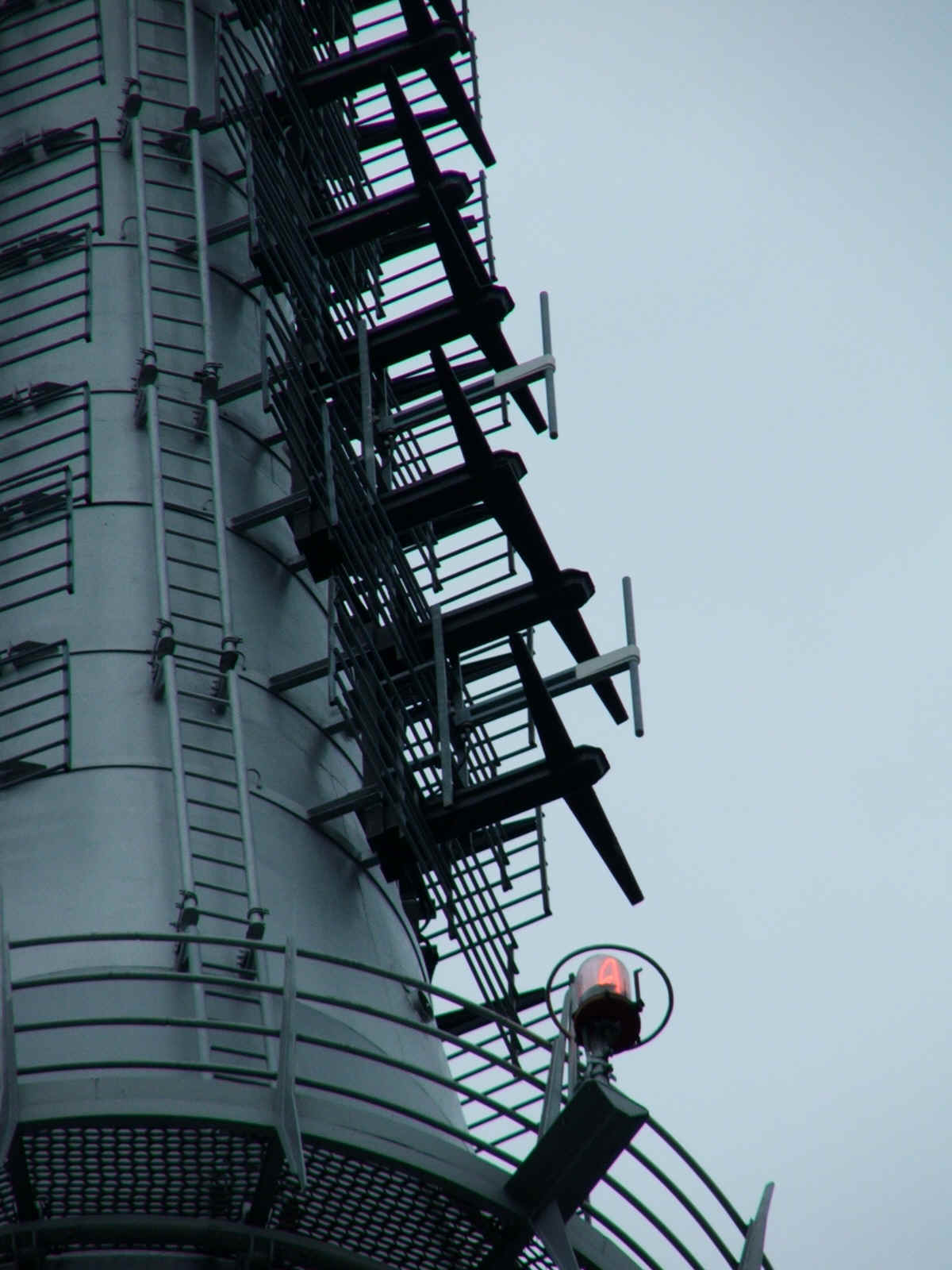

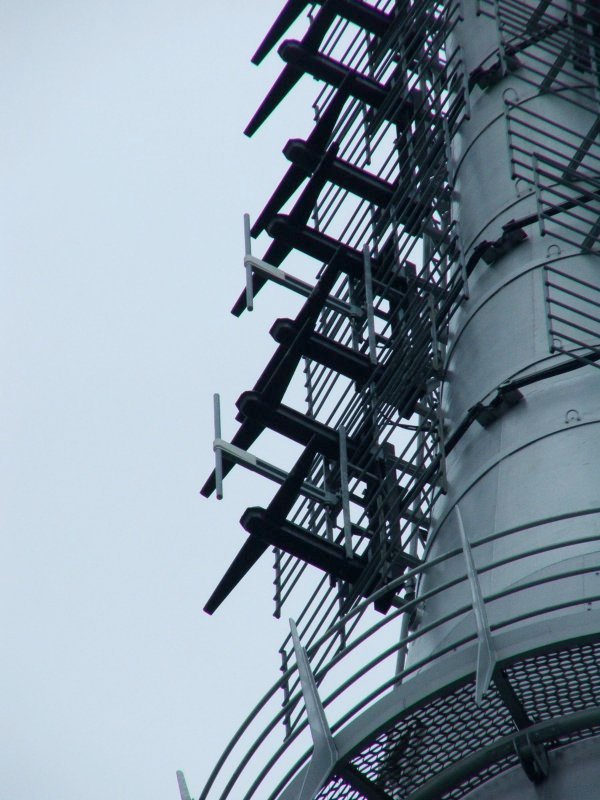

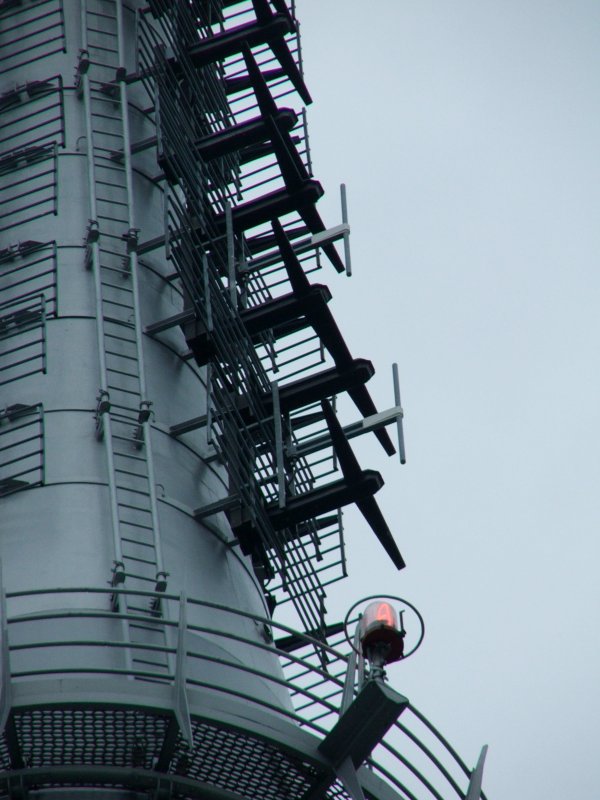

Radio Evropa 2 přesunulo svůj vysílač ze stanice lanovky přímo do objektu ČRa. Vysílací anténu tvoří dva dodatečné svislé dipóly umístěné mezi horizontálními dipóly anténního systému ostatních stanic:
Je to hodně zajímavé řešení, komplikované ještě tím, že oba dipóly nejsou přesně ve stejné ose. To se dá v hlavním směru vyzařování kompenzovat změnou délky koaxiálního kabelu některého z dipólů, ale zase se to rozhodí směrem do stran, takže to bude trochu kompromis. No ale neber to, vysílat přímo z Ještědu!
