červenec 2003

Tentokrát toho bude více než je zvykem. V Českém Krumlově se rozhodli, že vysílač nebude nijak zabezpečen, resp. toto téma nebylo nikdy ani diskutováno. To je dobře, můžeme všude vlézt a všechno si prohlédnout.

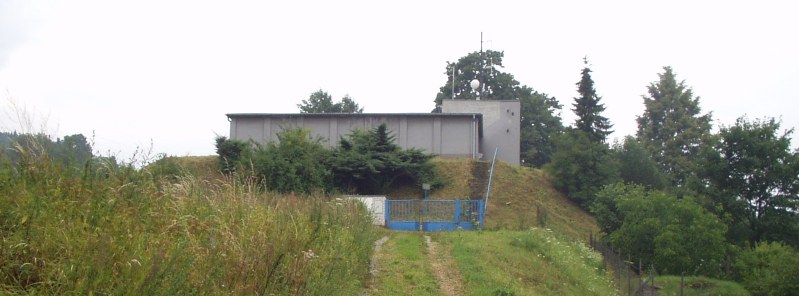

Nečekejme žádný vysoký stožár. Vysílač je sice nad městem, ale utopený mezi okolními kopci.

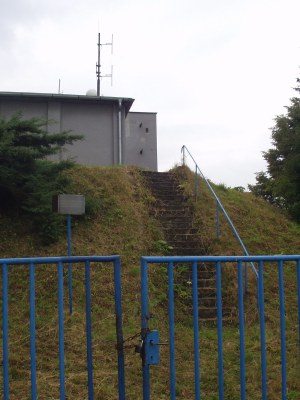

Vypadá to, že je zamčeno. To máme smůlu. Objekt je nedobytný.

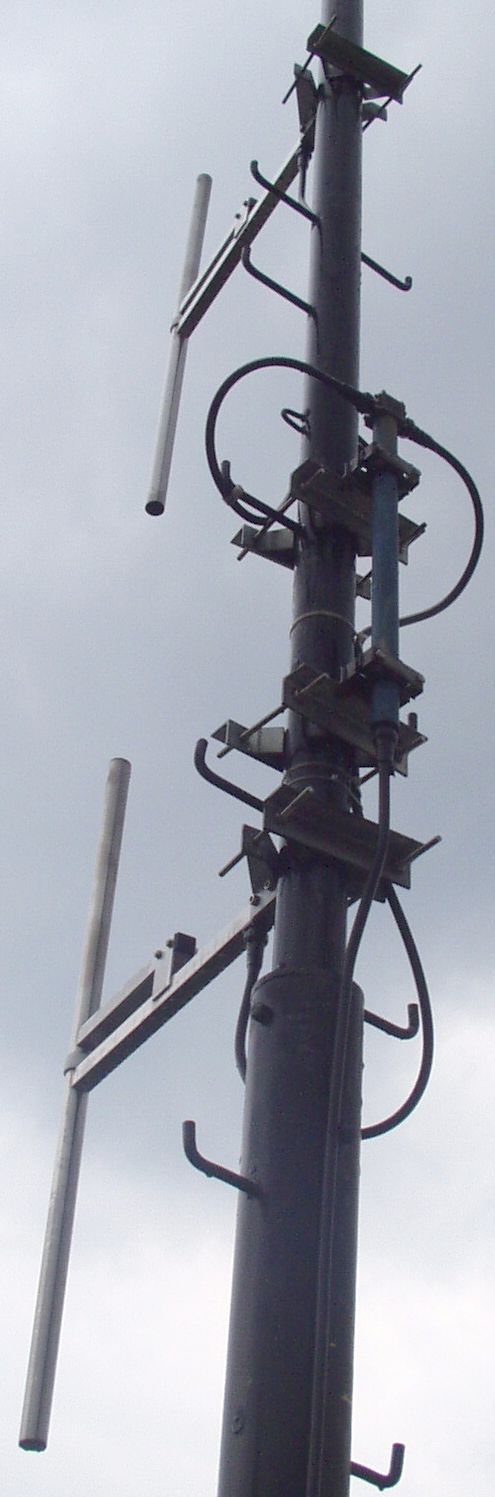

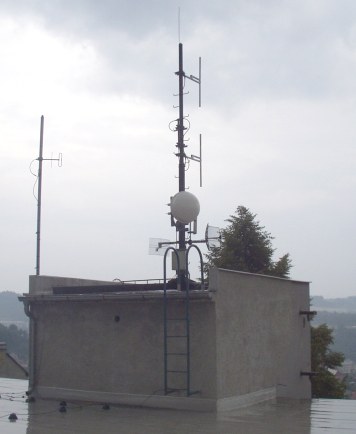

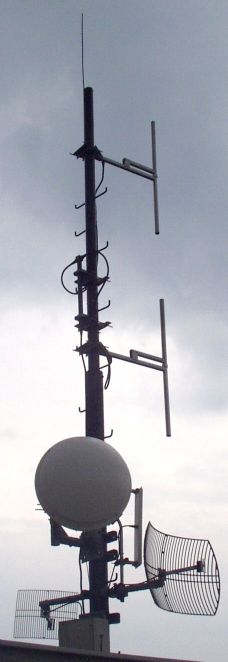

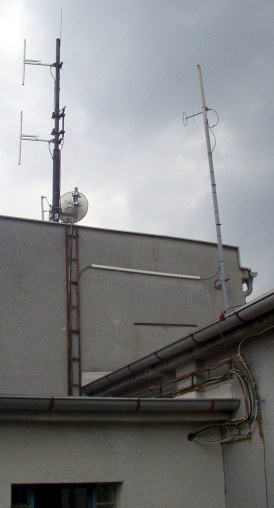

Rádio vysílá ze dvou vertikálních dipólů, pod nimi je přijímací parabola mikrovlnné trasy. Vše ostatní je zřejmě určeno pro bezdrátový internet. Vlevo je anténka vodáren.

Půjdem blíž, jeden kilowattík nám snad nic neudělá.

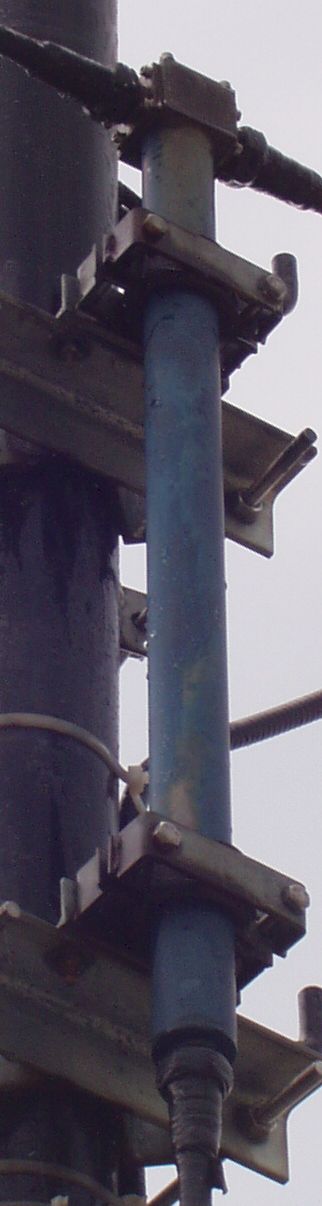

Signál je přiváděn koaxiálním kabelem do děliče výkonu, ze kterého je napájen každý dipól zvlášť.

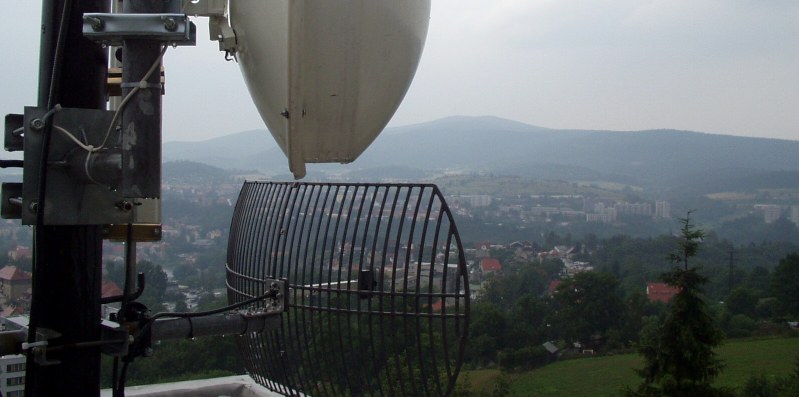

Výhled na město. Co je to za kopec v pozadí? Kdo hádá, že Kleť, má bod!

Ze střechy vedou kabely dolů do malé místnosti. Zdá se to neuvěřitelné, ale když nahlédneme dovnitř, spatříme komplet všechno. Jsou tu rozvaděče, stojan s nejrůznější technologií, atd. Nás ale bude zajímat to, co je hned u okna.

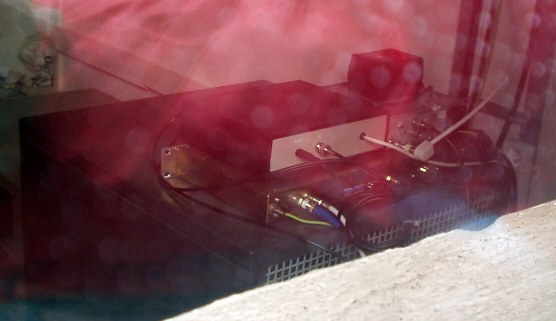

Bílý anténní kabel je zapojen do balovacího tuneru, vedle něj je hlídač a přepínač modulace. Pod tím je přijímač mikrovlnné trasy a ta velká plechová krabice je samotný vysílač.

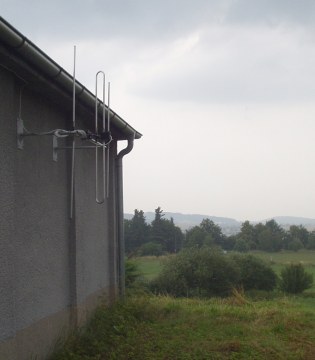

Na druhé straně na zdi ještě najdeme záložní přijímací anténu budějovické frekvence 87,8 MHz. Ta je zdrojem zvukového signálu v případě výpadku mikrovlnné trasy.
