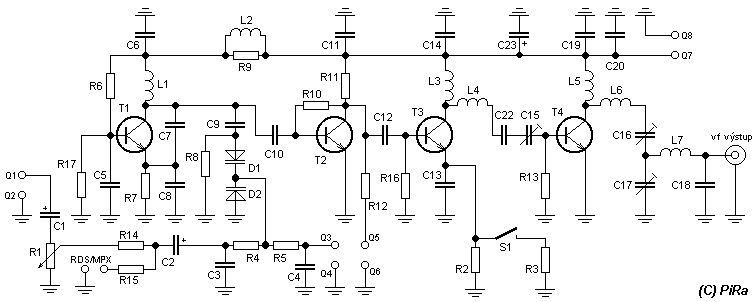

RF part 1 W


Resistors:
R1 - pot. 5 k
R2, R12 - 1 k
R3 - 220
R4, R8, R10 - 27 k
R5, R6, R14, R17 - 10 k
R7, R16 - 470
R9 - 100
R11 - 270
R13 - 10
R15 - 22 k

Capacitors:
C1 - 4,7 uF
C2 - 1 uF
C3, C4, C12 - 100 pF
C6, C9, C11, C13, C14, C19, C22 - 1 nF
C7, C8 - 10 pF
C10 - 8.2 pF
C18 - 22 pF
C15 - trimmer 47 pF
C16, C17 - trimmer 60 pF
C20, C5 - 100 nF mini
C23 - 470 uF

Coils:
(All coils are free-standing air-core types, wound of 0,7 mm Cu wire, 6 mm internal diameter.)
L1 - 4,5 coils
L3 - 2,5 coils
L4 - 1,5 coils
L2 - 6,5 coils around R9 resistor
L5 - 9,5 coils
L6 - 5,5 coils
L7 - 3,5 coils

Diodes:
D1, D2 - BB109G, BBY31 or BB409

Transistors:
T1 - BC547C (BC548C, BC547B)
T2 - BFR91A (BFR96)
T3 - BFR96
T4 - 2SC1971

Misc:
S1 - switch
