Liberec - Vratislavice

Duben 2003

1287 kHz 2 kW ČRo 6
91.3 MHz 500 W ČRo Sever

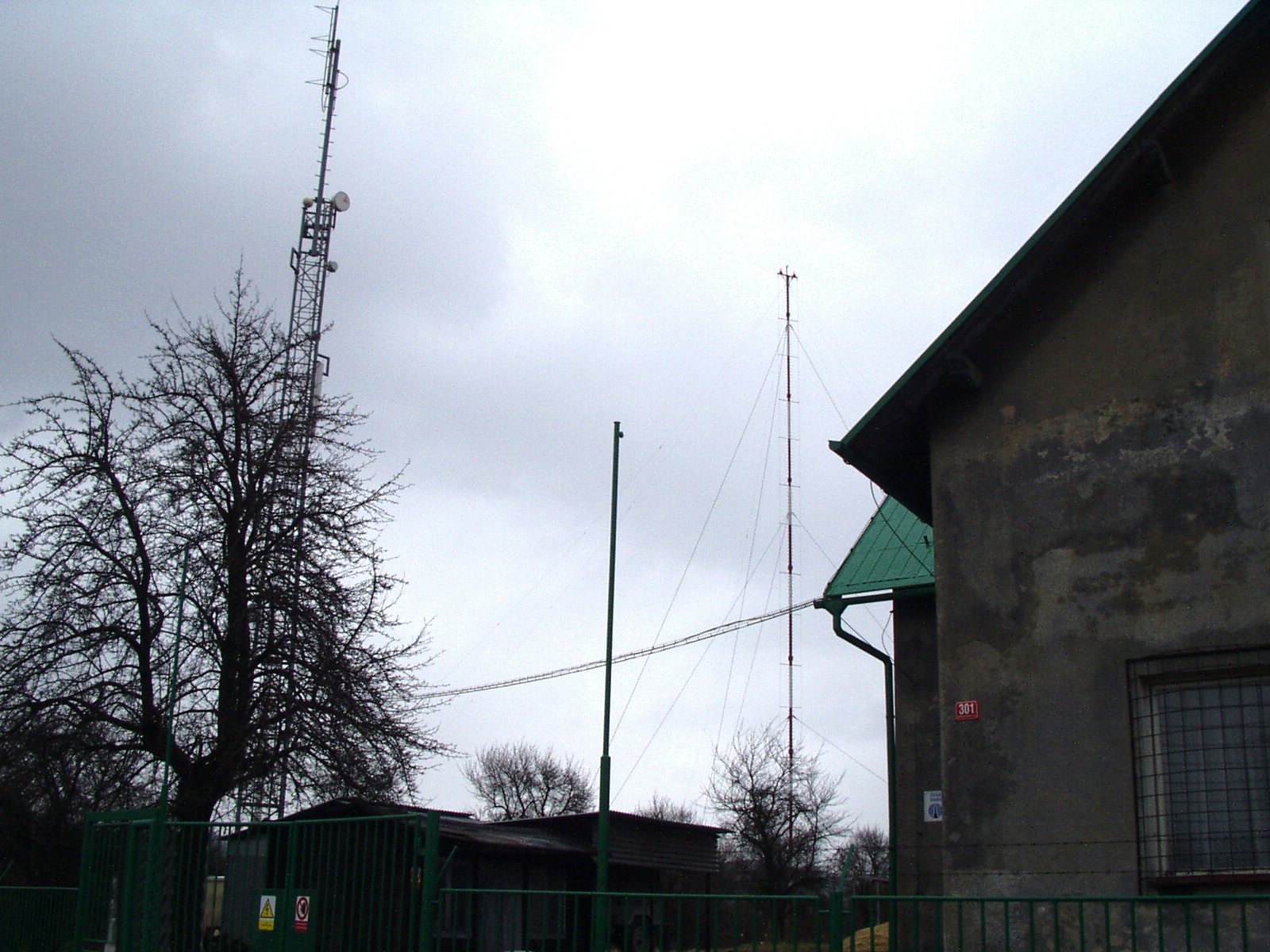

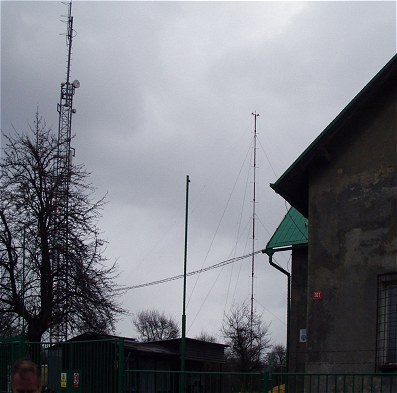

Na jednom místě tu stojí FM i AM vysílač. Moc daleko to ale slyšet není, lokalita není na zrovna výhodném místě.

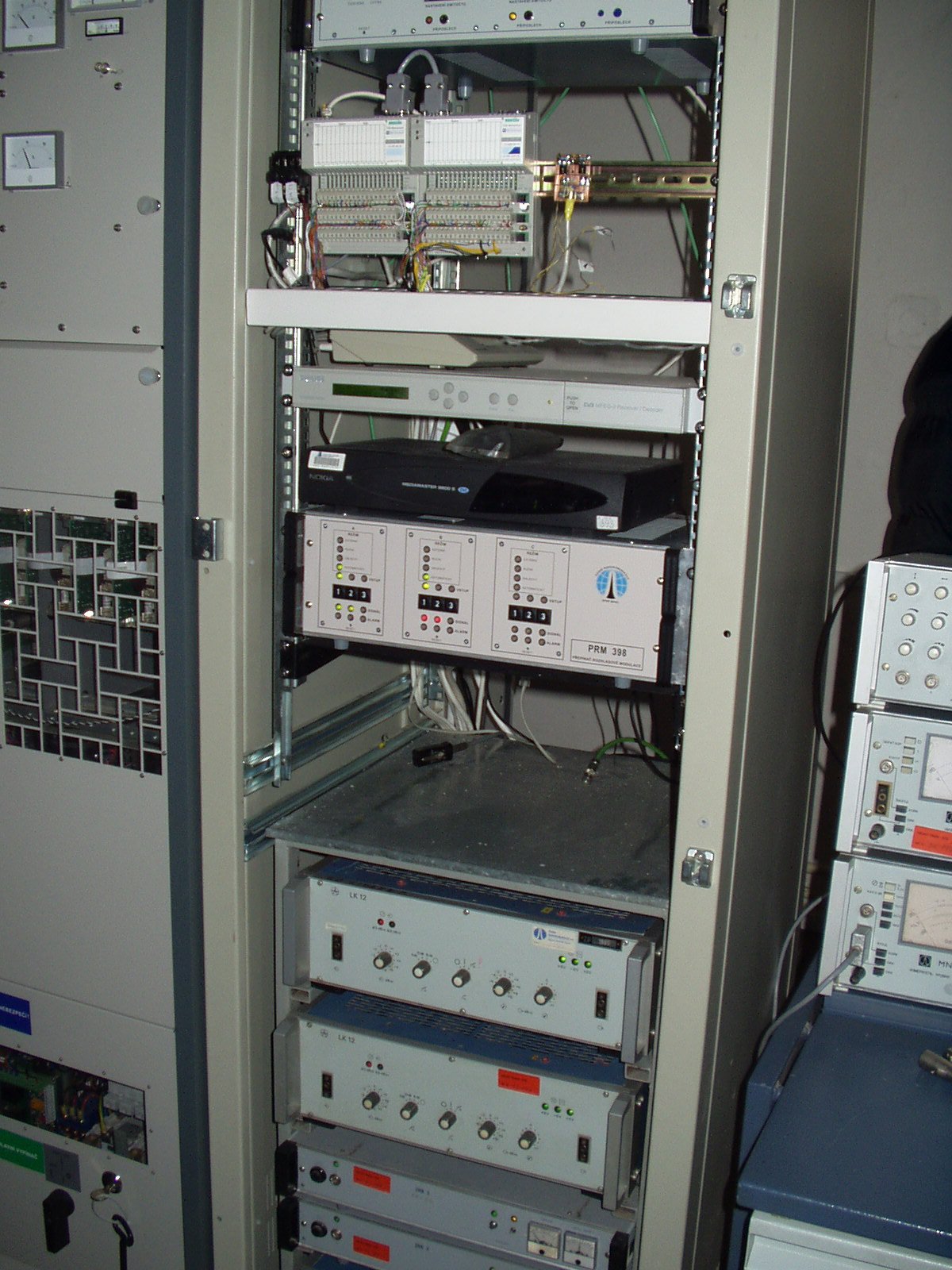

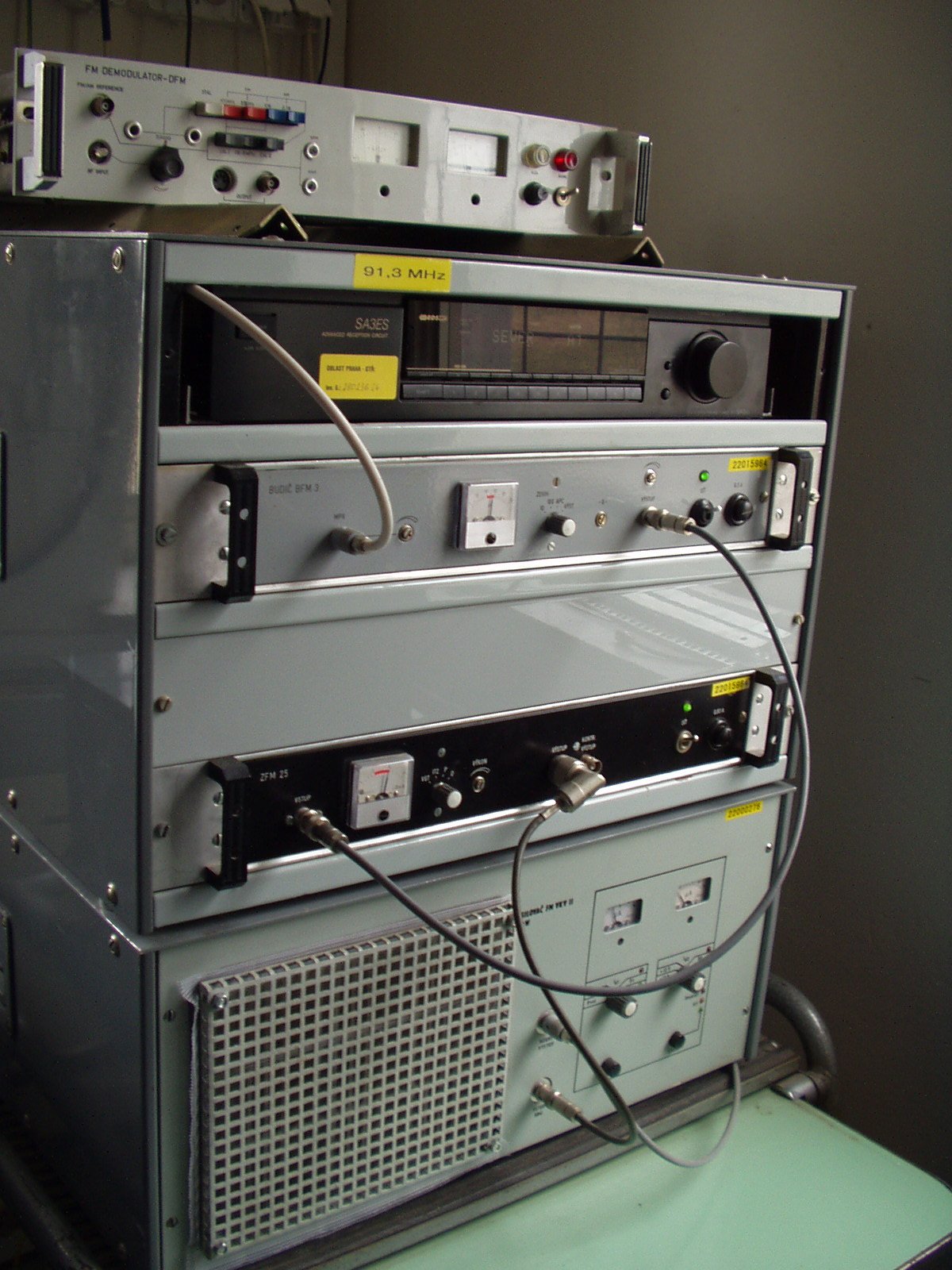

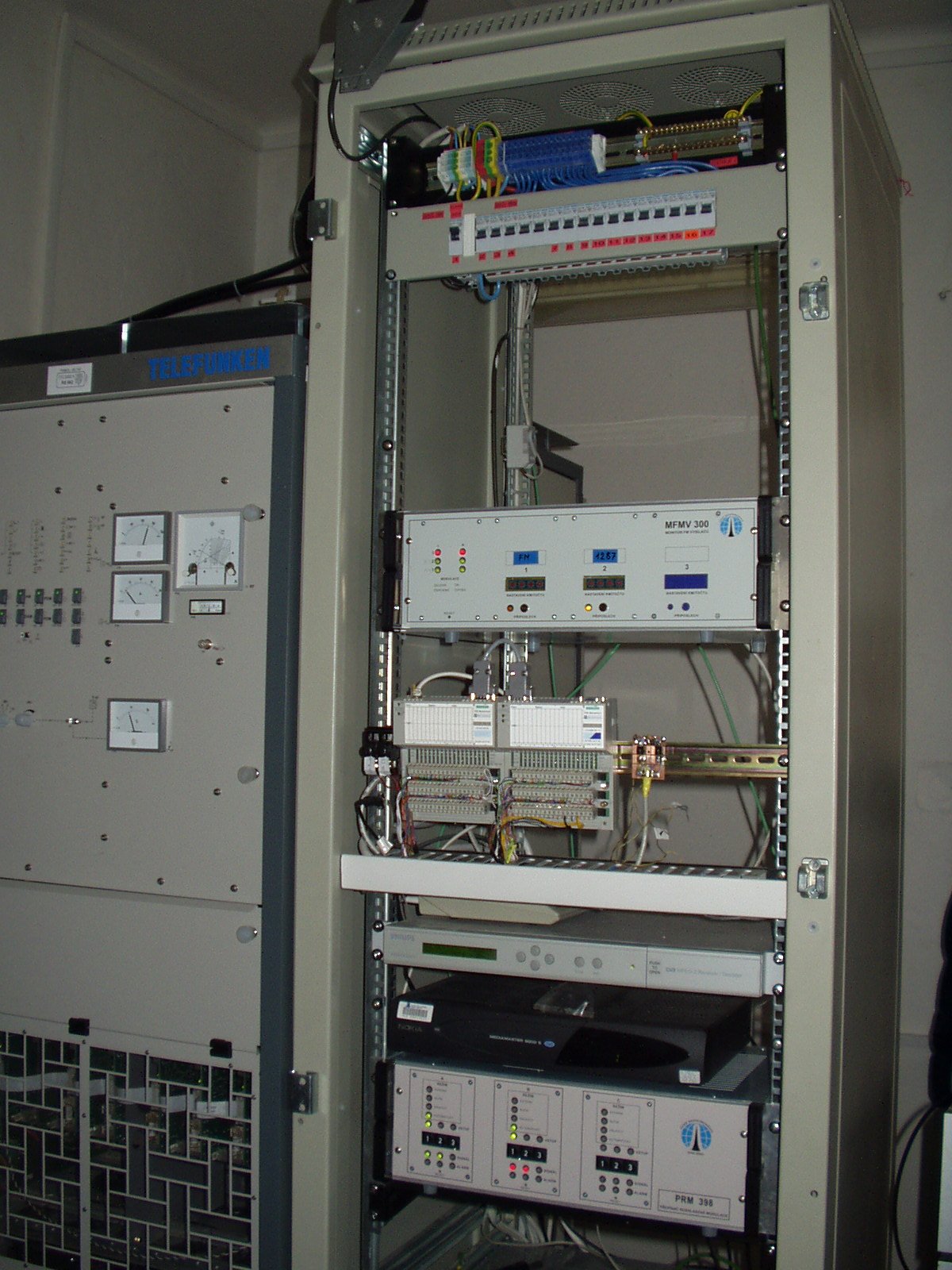

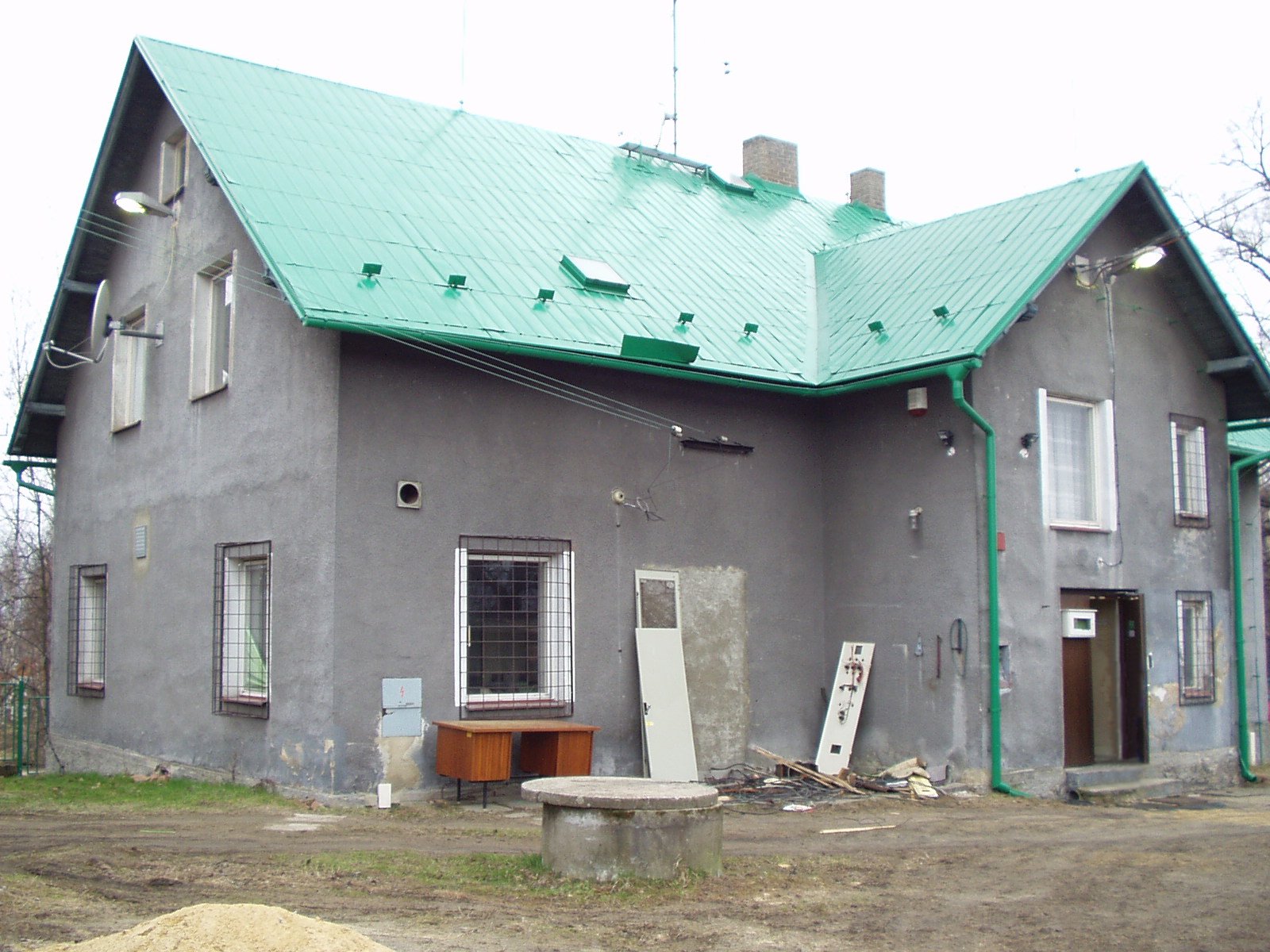

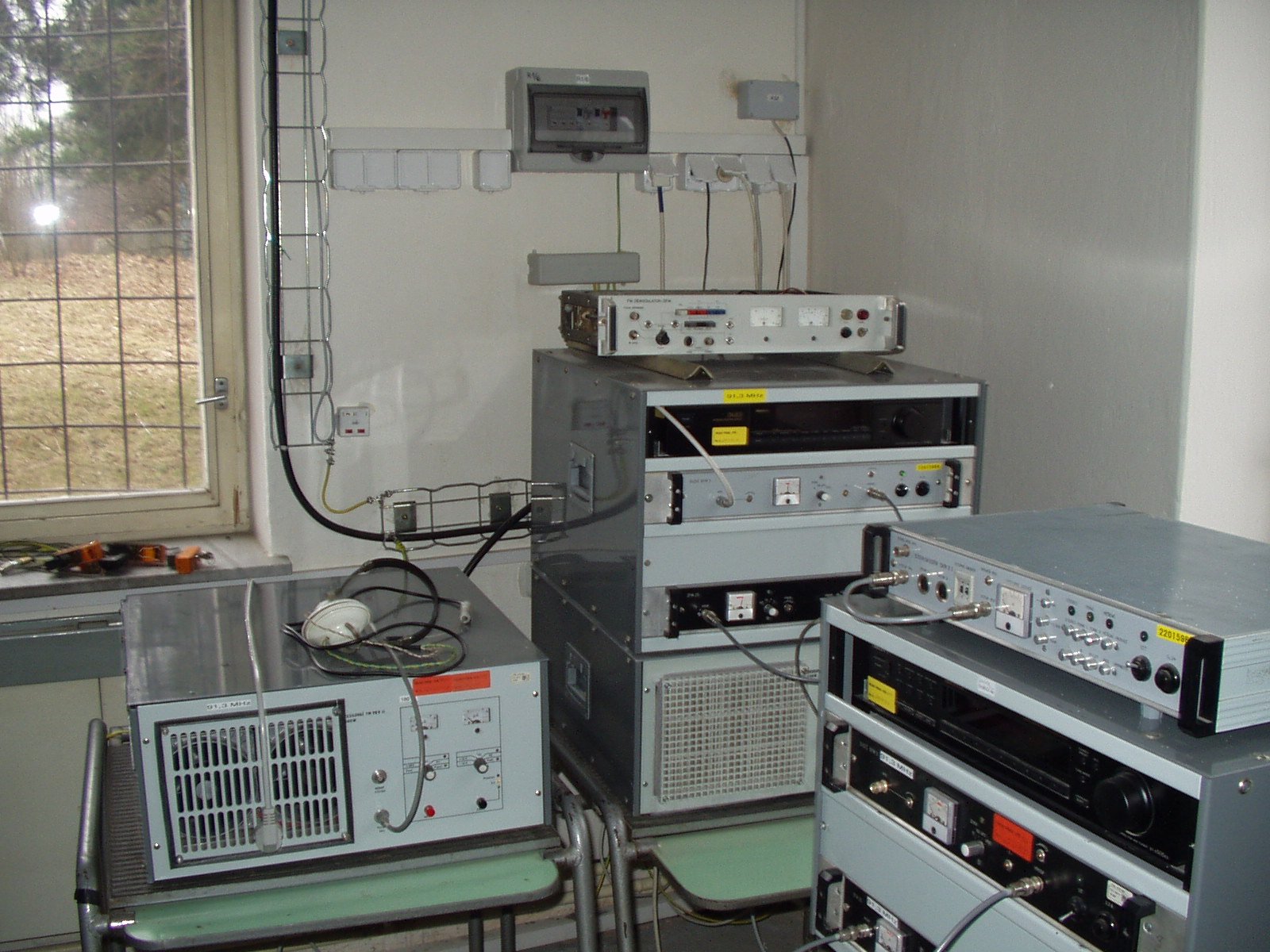

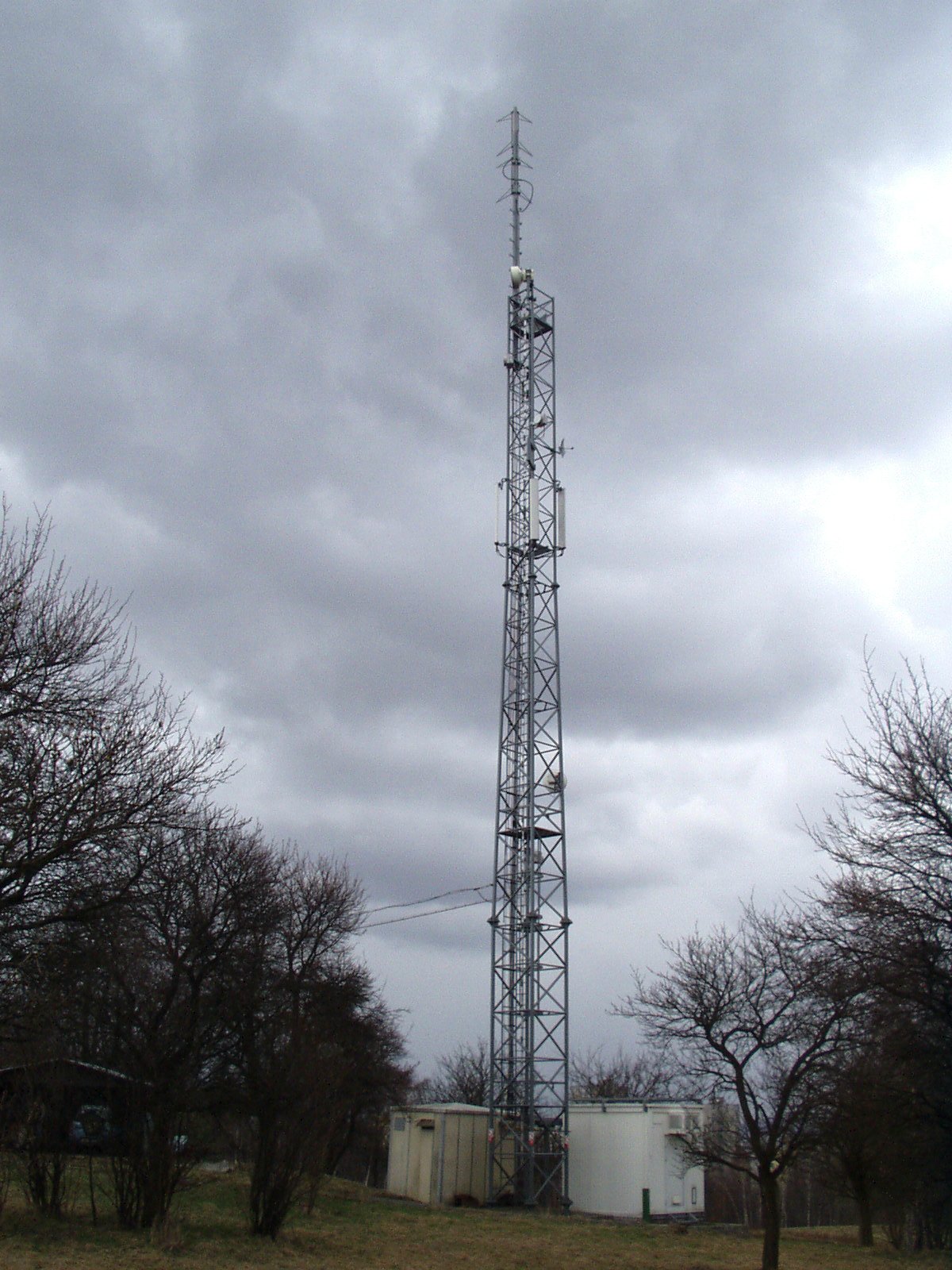

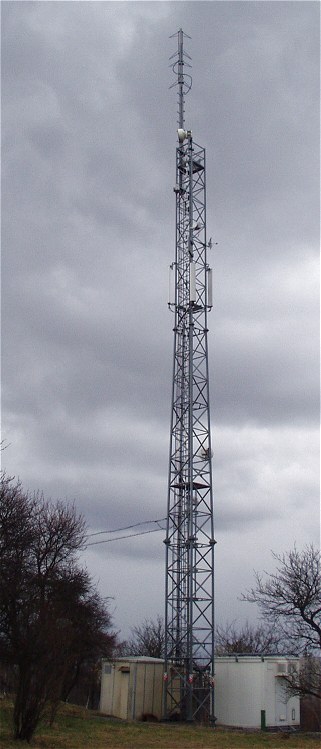

Stožár ČRo Sever je součaně okupován BTSkou T-Mobilu, jak už je u Českých radiokomunikací zvykem. Samotný vysílač 91.3 se nachází v tom oprýskaném domku, signál je ke stožáru veden koaxiálním kabelem zavěšeným ve vzduchu. Instalovaný výkon je 180 W, 500 W dostaneme vynásobením ziskem vysílací antény a započítáním ztrát v koaxu.

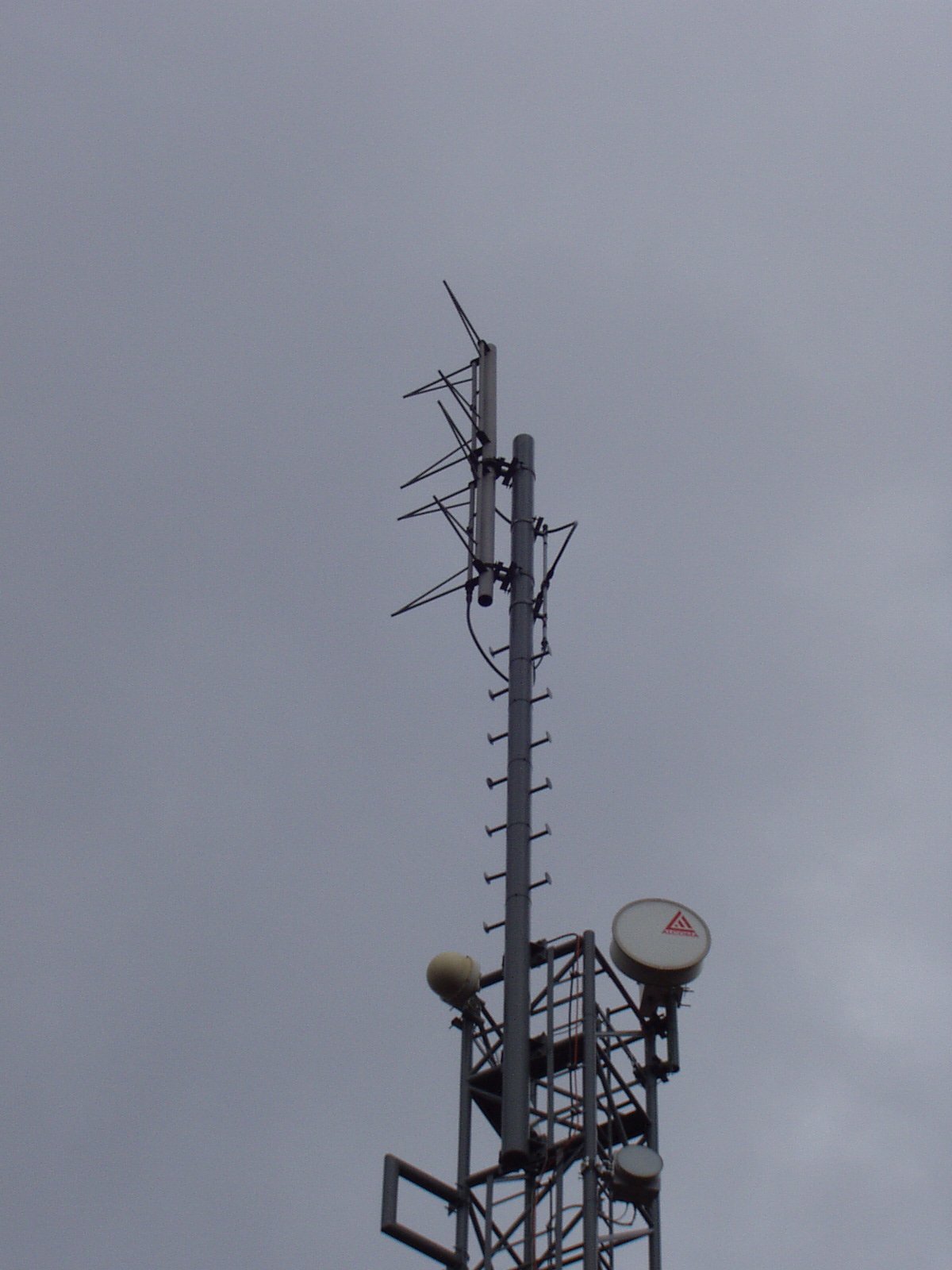

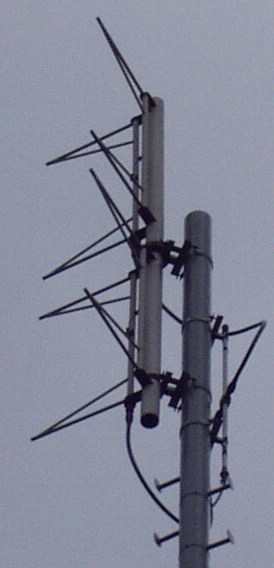

K vysílání slouží čtveřice horizontálních dipólů:

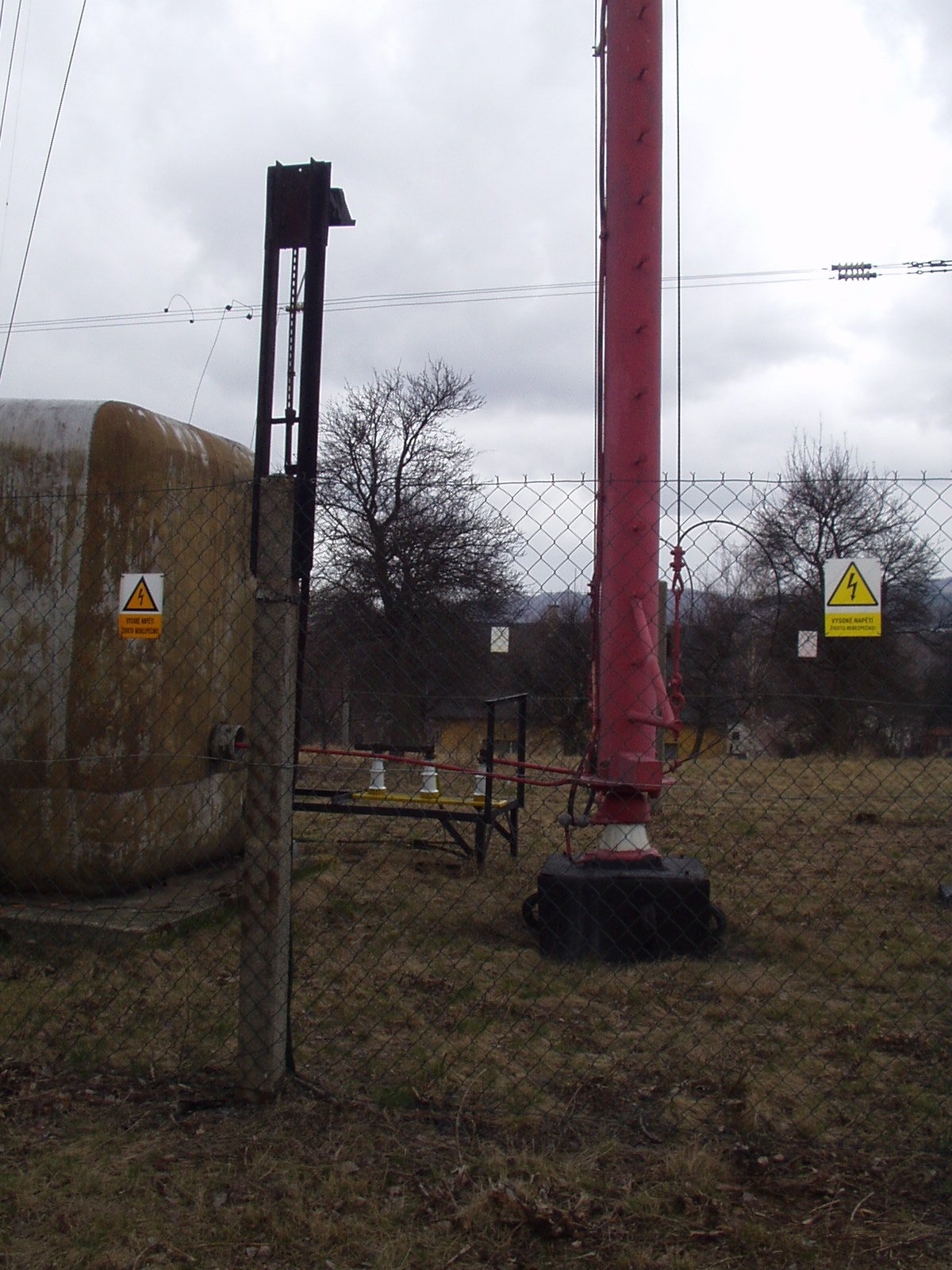

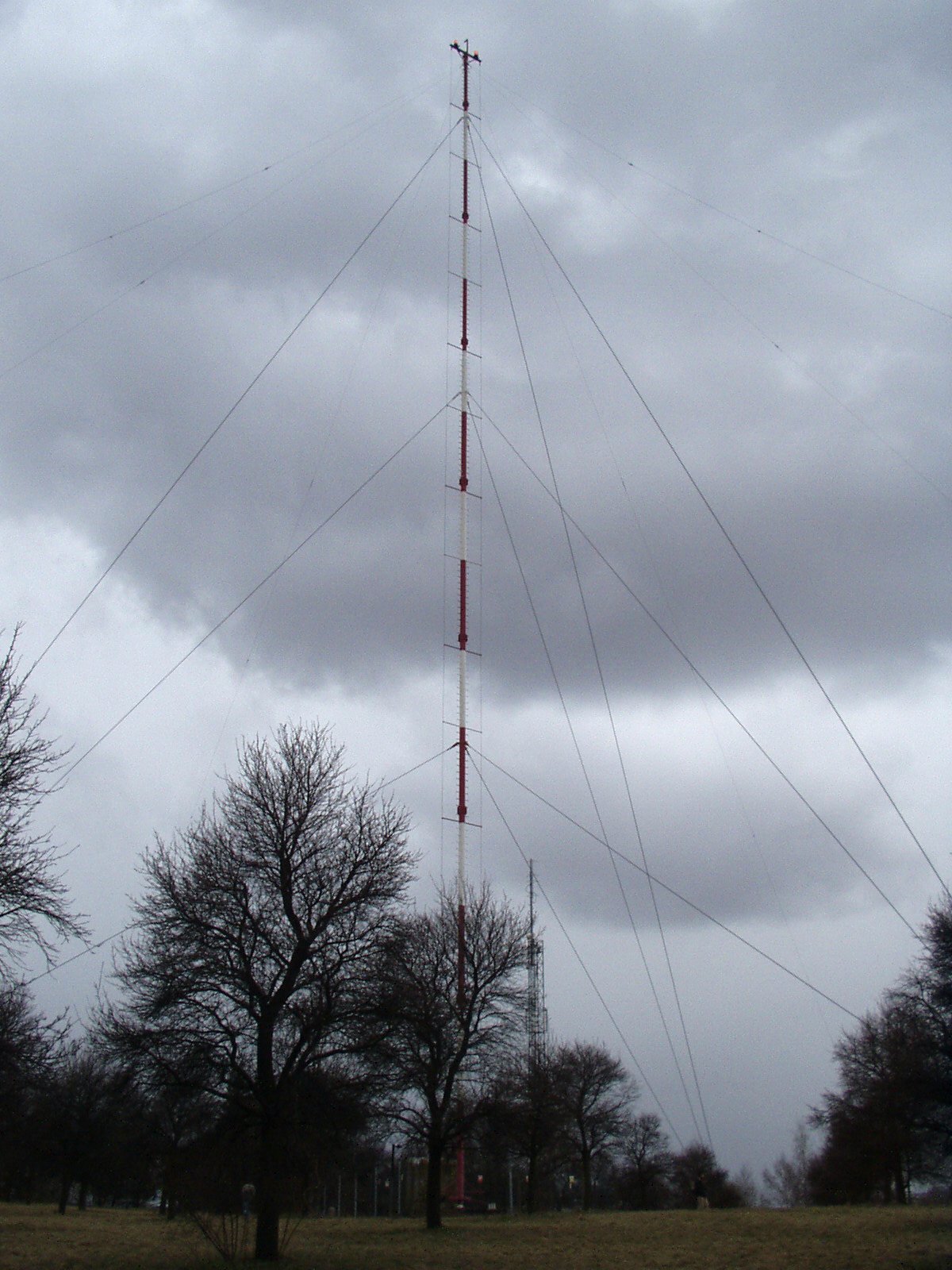

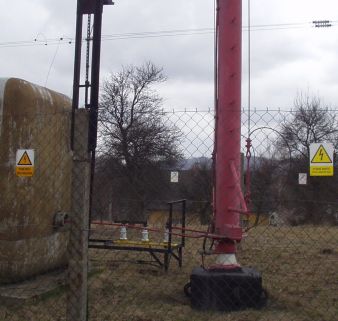

Stožár AM vysílače a jeho patní izolátor.
