České Budějovice - Kleť

Vysílače rozhlasu a ČT 1, ČT 2 a Novy jsou osazeny elektronkovým koncovým stupněm. Provoz vysílačů je zálohován pro případ závady, u rozhlasu je přepnutí automatické do půl minuty.

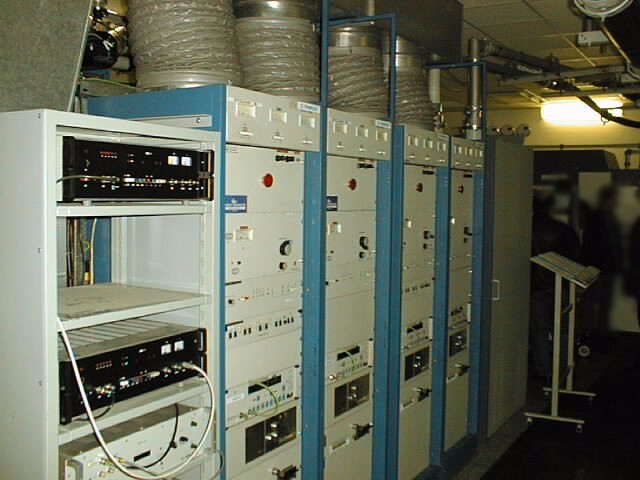

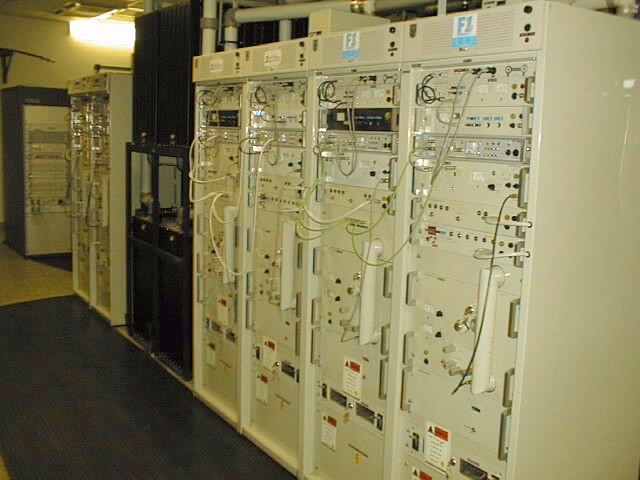

Na prvním obrázku jsou vysílače soukromých rozhlasových stanic polské značky Zarat s výkonem 8 kW (vyzářený výkon cca 50 kW obdržíme po vynásobení ziskem vysílací antény). Za nimi jsou novější vysílače ČRo s výkonem 10 kW, viz druhý obrázek. Výstupy vysílačů jsou sloučeny a vedeny do společného anténního systému. To obstarává sdružovač, který je na prvním obrázku mírně vlevo, je černé barvy a poněkud velkých rozměrů.

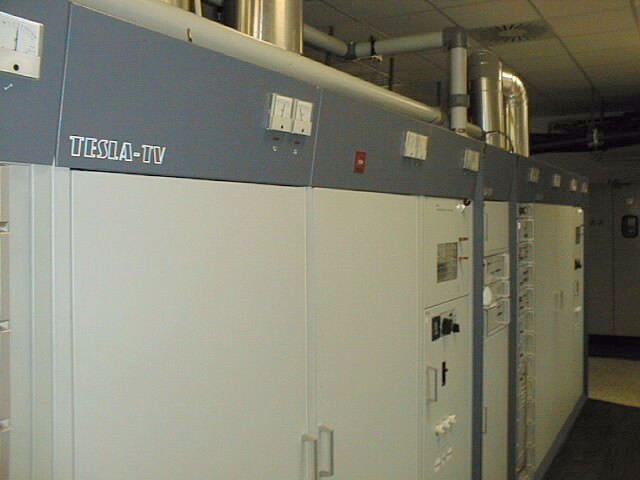

U TV vysílačů je situace trochu odlišná. Jsou značky Tesla, mají výkon 20 kW a anténní systém je pro každý vysílač zvlášť, neboť jednotlivé frekvence jsou příliš odlišné.

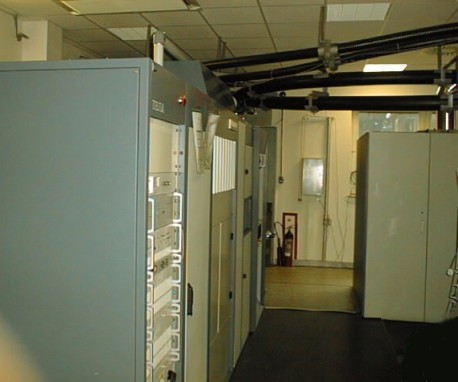

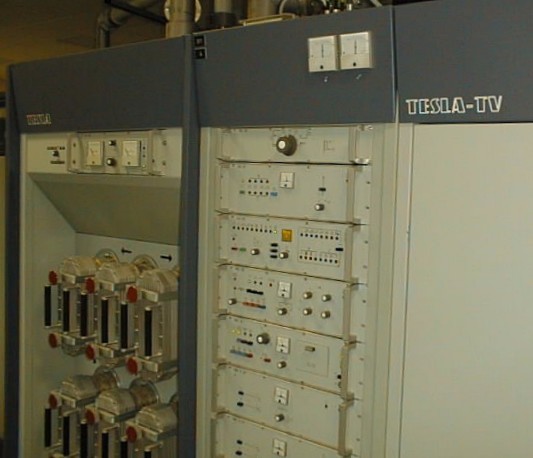

Na prvním obrázku vlevo je vysílač TV Nova, na dalších pak vysílač ČT.
