Připojení PLL s SAA1057 k 5W VF části


Slovo autora úpravy:

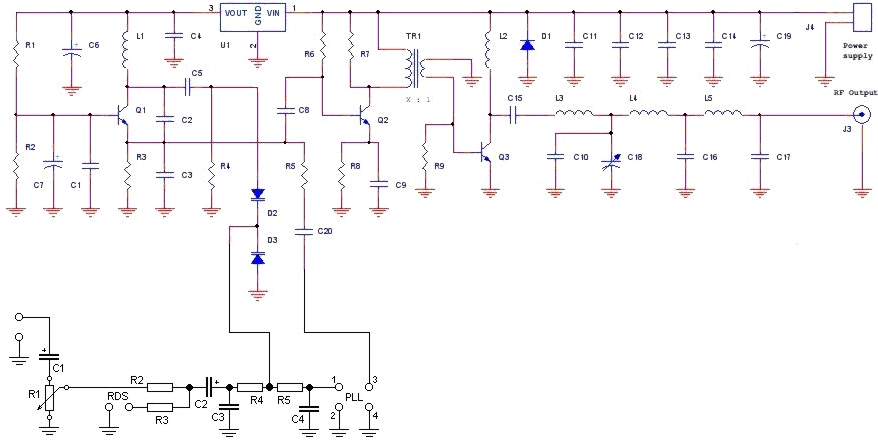

"Uz davnejsie som sa pytal, ze ci by bolo mozne zostavit ten novy 5W vysielac so starou audio castou a povodnou PLL. Ja som to tak postavil. Tu riadiacu cast s Pic som dal odtial prec a nahradil som to s povodmou PLL - ATMEL a 2 riadkovy display. Slape to ako hodinky. Je to tiez preladitelne po celom rozhlasovom pasme bez nejakej straty vykonu. Posielam schemu, DPS zo strany spojov, je to subor otvoritelny corelom a par mojich fotiek.Vyzera to ovela jednoduchsie uz aj z toho pohladu, ked ma niekto postaveny 3W vysielac s povodnou PLL, ci uz s PIC, pripadne ak ma Pic doplneny 7 segmentovymi displejom alebo Atmelom a 2 riadkovym displejom. - Tomas"

Deska plošných spojů: dps.cpt

Fotky: http://pira.cz/gallery/show.asp?i=48
